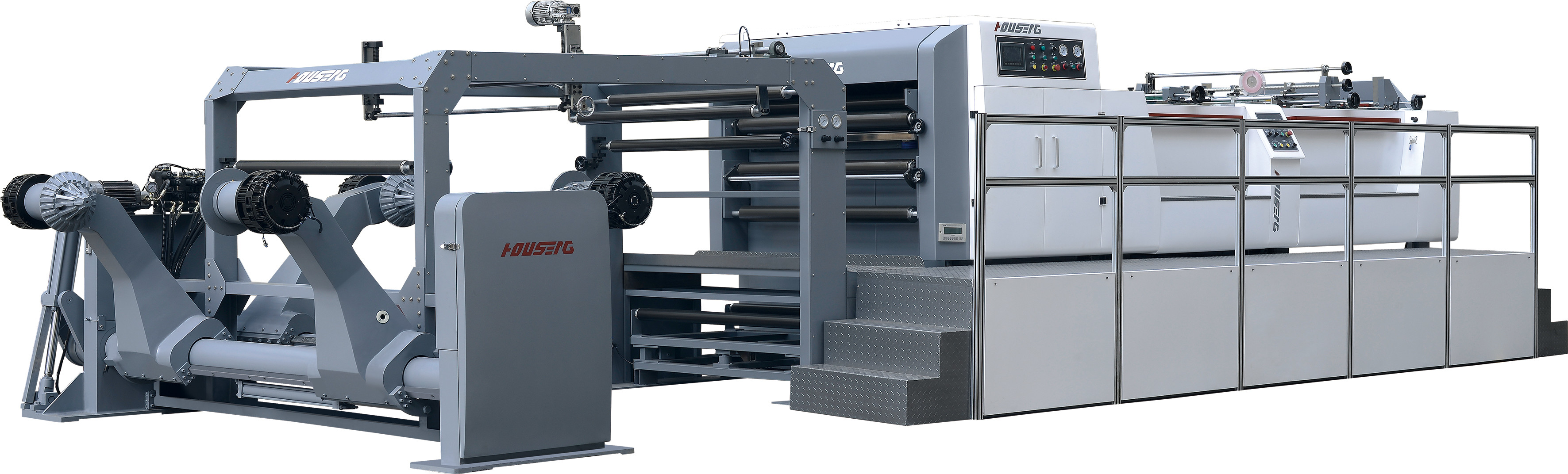

ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه

1 مجموعه
MOQ
قابل مذاکره
قیمت
ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع ماشین: دستگاه برش کاغذ
نوع برش: چاقوی بالا به صورت متقابل بریده شده و چاقوی پایین ثابت است
محدوده قابل اجرا کاغذ: 50-550 گرم
Max. حداکثر cutting meter speed سرعت برش متر: 300 متر در دقیقه
حداکثر قطر رول کاغذ: 1800 میلی متر
Max. حداکثر paper-cutting width عرض کاغذ برش: 1400 میلی متر
محدوده طول برش: 400-1450 میلی متر
شماره ورق برش: 2 ورق
برش دقت: طول برش < 1000 میلی متر: ± 0.3 میلی متر، ± 0.05٪ برای طول کاغذ برش > 1000 میلی متر
برجسته کردن:

دستگاه برش کاغذ 1450 میلی متر

,

400 برش / حداقل دستگاه برش کاغذ

,

دستگاه برش کاغذ 300 متر در دقیقه
اطلاعات اولیه
محل منبع: چین
نام تجاری: EcooGraphix
گواهی: ISO9000, CE
شماره مدل: ECOO HSC-1400
پرداخت
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 45 روز
شرایط پرداخت: L/C، T/T، وسترن یونیون
قابلیت ارائه: 500 مجموعه در سال
توضیحات محصول


 400 برش در دقیقه برش دقیق سروو با سرعت بالا 400-1450 میلی‌متربرش کاغذ شیت‌زن






 ویژگی‌های معرفی شده ⚬⚶⚮⚸⚹



دستگاه برش وب HSC از تکنیک پیشرفته بریتانیا استفاده می‌کند.

این دستگاه توسط موتور سروو منتقل می‌شود.

سرعت برش کاغذ سریع و پایدار است.

بلبرینگ و چاقوی برش دقیق آلمان، دقت برش بالا را تضمین می‌کنند.

کنترل رابط کامپیوتر صفحه لمسی، عملکرد ساده، ساختار منطقی، پایه‌های ضد موسیقی، برای اطمینان از کاغذ صاف.

این دستگاه، دستگاه پردازش کاغذی است که در صنعت کاغذسازی و چاپ بسیار محبوب است و راندمان و مزایای شرکت شما را تا حد زیادی بهبود می‌بخشد.





 مشخصات فنی ⚬⚶⚮⚸⚹ سوالات متداول


برش ورق با سرعت بالا و دقت سروو

مدل
ECOO HSC-1400

نوع برش
چاقوی بالایی متقابلاً برش می‌دهد و چاقوی پایینی ثابت است.

محدوده قابل استفاده کاغذ
50-550 گرم

حداکثر قطر رول کاغذ
1800 میلی‌متر

حداکثر عرض برش کاغذ
1400 میلی‌متر

محدوده طول برش
400-1450 میلی‌متر

تعداد ورق برش
2 ورق

دقت برش
طول برش1000 میلی‌متر

حداکثر سرعت برش
400 برش در دقیقه

حداکثر سرعت متر برش
300 متر در دقیقه

حداکثر ارتفاع انباشته شدن کاغذ
1500 میلی‌متر

الزامات منبع فشار هوا
0.8 مگاپاسکال

توان طراحی
380 ولت، 28 کیلووات، 3 فاز، 50 هرتز

وزن ناخالص
13000 کیلوگرم مرجع
12000*4300*2400 میلی‌متر

برش ورق با سرعت بالا و دقت سروو
مدل ECOO HSC-1400
نوع برش چاقوی بالایی متقابلاً برش می‌دهد و چاقوی پایینی ثابت است.
محدوده قابل استفاده کاغذ 50-550 گرم
حداکثر قطر رول کاغذ 1800 میلی‌متر
حداکثر عرض برش کاغذ 1400 میلی‌متر
محدوده طول برش 400-1450 میلی‌متر
تعداد ورق برش 2 ورق
دقت برش طول برش< 1000 میلی‌متر: ± 0.3 میلی‌متر
± 0.05٪ برای طول برش کاغذ >1000 میلی‌متر
حداکثر سرعت برش 400 برش در دقیقه
حداکثر سرعت متر برش 300 متر در دقیقه
حداکثر ارتفاع انباشته شدن کاغذ 1500 میلی‌متر
الزامات منبع فشار هوا 0.8 مگاپاسکال
توان طراحی 380 ولت، 28 کیلووات، 3 فاز، 50 هرتز
وزن ناخالص 13000 کیلوگرم مرجع

12000*4300*2400 میلی‌متر

جعبه ابزار

دقت برش:
بسته به تراکم، تعداد رول و جنس رول کاغذ، ±0.5 میلی‌متر برای 1000 میلی‌متر، ±0.1٪ برای بیش از 1000 میلی‌متر و ±0.1٪ برای شتاب یا کاهش سرعت. داده‌های فوق بر اساس عملکرد برش پایدار و روش عملکرد صحیح است. (هنگامی که رول کاغذ یک عدد باشد، طول کاغذ برش داده شده طول صحیح است)

خروجی:
خروجی واقعی به جنس کاغذ، وزن کاغذ، طول برش، تعداد رول کاغذ، فناوری اپراتور و شرایط عملیاتی و غیره بستگی دارد.جعبه ابزار





 پیکربندی استاندارد ⚬⚶⚮⚸⚹ سوالات متداول ⚬



①دستگاه برش تک چاقویی با دقت بالا

② سیستم تنظیم منشوری خودکار برای کاغذ

③سیستم کاغذ جمع‌آوری ضایعات و برش میانی

④ تجهیزات شمارش خودکار و درج برچسب (علامت‌گذاری شمارش)

⑤تجهیزات حمل کاغذ

⑥

سیستم کنترل الکتریکی⑦

موتور محرک

⑧لوازم جانبی

⑨

قفسه کاغذ شفت پنوماتیک آهک دوتایی (2 پایه رول)⑧ لوازم جانبی توسط دستگاه





⑩⚬⚶⚮⚸⚹ سوالات متداول ⚦



ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 0
⚲
⚬⚶

ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 1


چاقوی برش
سه مجموعه چاقوی برش برای اصلاح و برش میانی استفاده می‌شود.

واحد برش

روی چاقو روش برش بریتانیایی برای کاهش بار و نویز هنگام افزایش عمر کاتر. روی بدنه غلتک چاقو برای جوشکاری فولادی، ماشین‌کاری دقیق و تنظیم تعادل دینامیکی، به طور موثر لرزش و نویز عملکرد با سرعت بالا را کاهش می‌دهد.
زیر چاقو: بلوک چاقو با ریخته‌گری یکپارچه چدن، ماشین‌کاری دقیق، پایداری خوب.



ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 2
کاتر پشتی: ساخته شده از فولاد مخصوص، پردازش چاقوی دقیق،
تیغه با عمر طولانی به راحتی قابل تنظیم است.


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 3
کنترل الکترونیکی (سروو یاسکاوا و زیمنس PLC)
TPC7062KS و ارتباط پردازنده یاسکاوا، عمدتاً در تولید تجهیزات ورودی داده، نظارت بر وضعیت عملیاتی و نشانگر هشدار خرابی سیستم استفاده می‌شود. سری چرخشی یاسکاوا، شرکت ژاپن یاسکاوا I درایو سریع را هدایت می‌کند، بر اساس تولید پارامترهای ورودی رابط انسان و ماشین از فیدبک انکودر غلتک کشش سرعت واقعی و موقعیت‌یابی دقیق.


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 4
دستگاه فرفری
دستگاه فرفری در رول کاغذ قبل از دستگاه برش برای از بین بردن فر خوردگی یا تا شدن رول، به منظور پایداری کشش رول کاغذ است. رول کاغذ ابتدا از طریق اجزای (به لبه رول) وارد دستگاه باز کردن می‌شود، غلتک‌ها غلتک راهنما هستند.






دستگاه ضد انحنای جدید⚬⚶⚮⚸⚹ سوالات متداول ⚦


⚲
⚬⚶⚮


ساختار اصلی دستگاه (نگهدارنده چاقو و پایه نگهدارنده)
دیوار اصلی دستگاه از طریق تجزیه و تحلیل المان محدود، تجزیه و تحلیل ارتعاش مکانیکی و بهینه‌سازی قاب، از چدن نشکن با کیفیت بالا برای یکپارچه‌سازی طراحی استفاده می‌کند و از طریق ماشین‌کاری دقیق، پدیده تشدید بین اجزای انتقال را کامل می‌کند، عملکرد را پایدارتر می‌کند، عمر مفید قطعات بلبرینگ را بهبود می‌بخشد.


سیستم راهنمای وب
کنترل کیفیت فرآیند دقیق، سیستم کنترل سروو بادوام، بدون نیاز به تعمیر و نگهداری، پردازش خوب، پاسخ دینامیکی بالا، بدون بافر، موقعیت‌یابی دقیق، درایور محدودیت دیجیتال قابل تنظیم. نمایشگر را می‌توان به طور خودکار برای عملکرد خودکار به حالت خواب تنظیم کرد که می‌تواند در مصرف انرژی صرفه‌جویی کند. صفحه نمایش بزرگ در زمان واقعی نمایش داده می‌شود و وضعیت در حال اجرای سیستم در داخل روشن است.
موتورهای محرک:
1، موتور سروو AC و انکودر برای چاقوی متقاطع
2، موتور AC و مبدل فرکانس برای نوار نقاله با سرعت بالا و نوار نقاله با سرعت پایین
3، موتور AC برای پایه انباشته‌سازی کاغذ بالا و پایین
4، موتور AC برای جوگرها


5، موتور AC برای پایه باز کردن6، موتور AC برای جمع‌آوری لبه ضایعاتدستگاه با سیستم کنترل کشش خودکار، چاقوهای برش و اصلاح دستی 3 مجموعه (1 برای برش و 2 برای اصلاح)، با 1 مجموعه دستگاه شمارش، سیستم راهنمای وب، سیستم باز کردن، دقت برش


±

 0.3 میلی‌متر، سیستم توقف خودکار گیر کردن کاغذ، بلبرینگ چاقوی آلمان، و غیره. پایه نگهدارنده چاقوی ریخته‌گری چدن داکتیل. حداکثر سرعت برش برای این دستگاه 300 متر در دقیقه، 400 برش در دقیقه است. لیست قطعات اصلی: پیکربندی
نوع توجه داشته باشید 1 صفحه نمایش
تیغه چاقوی فولادی تنگستن آلمان 2 بلبرینگ
FAG/ NSK آلمان/ ژاپن 3 لرزاننده
K20 چین 4 صفحه نمایش
زیمنس آلمان 5 رله
اشنایدر فرانسه 6 مبدل فرکانس
Kinco چین 7 رله
اشنایدر/ RXM4LB2BD فرانسه 10 موتور سروو
یاسکاوا ژاپن 9 مبدل فرکانس
Inovance چین 10 موتور سروو
یاسکاوا ژاپن 11 انکودر
NEMICON HES-25-2MD ژاپن 16 دکمه کنترل
Eaton ایالات متحده آمریکا 13 راهنمای وب
Mingwei NES-50-24 تایوان 14 راهنمای وب
Arise تایوان 15 صفحه نمایش
زیمنس آلمان 16 کنتاکتور AC
Eaton ایالات متحده آمریکا 17 نوار نقاله
Rapplon سوئد 18
جعبه ابزار


کنترل PLC زیمنس آلمان، شیر تناسبی COSYS آلمان، کنترل فیلتر هوای AW20-02BG، ترمز DBK250.2جعبه ابزار

لیست یادداشت: (قطعات یدکی رایگان)  
نام قطعات 1 عدد
چاقوی برش 1 مجموعه
کمربند 1 عدد
فشارسنج 1 عدد
کاغذ علامت‌گذاری 40 رول
لنت ترمز 4 عدد
چاقوی برش بالا 1 عدد
چاقوی برش پایین 1 عدد
حلقه لاستیکی 1 عدد
شیر تنظیم 1 عدد
سوئیچ‌های محدود 1 عدد
دسته M12 1 عدد
اورینگ برای سیلندر 1 عدد
کمربند همزمان 1 عدد

جعبه ابزار





1 مجموعه⚬⚶⚮⚸⚹ سوالات متداول ⚦



⚲



ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 5


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 6


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 7


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 8






⚬⚶⚮⚸⚬⚶⚮⚸⚹ سوالات متداول ⚦



ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 9


ماشین برش کاغذ 400 برش/دقیقه 1450mm ماشین برش کاغذ 300M/دقیقه 10






⚲⚬⚶⚮⚸⚹ سوالات متداول ⚦



⚲


⚬⚶⚮⚸⚹⚷ سؤال 1: محصولات اصلی شما چیست؟


پاسخ:




 محصولات اصلی ما عبارتند از CTP حرارتی آنلاین/آفلاین 4up و 8up، CTCP، VLF CTP، Flexo CTP، پردازنده، صفحات افست، جوهرهای افست، پتوهای چاپ افست، تجهیزات بسته‌بندی پس از چاپ و غیره.


بله، ما می‌توانیم گردش کار Brainnew و RIP Compose V12 را ارائه دهیم. سؤال 2: کارخانه شما کجاست؟




پاسخ:


بله، ما می‌توانیم گردش کار Brainnew و RIP Compose V12 را ارائه دهیم. سؤال 3: گارانتی شما برای CTPها چیست؟ پاسخ: سه سال برای هد لیزر و قطعات یدکی اصلی برای CTPها، یک سال برای پردازنده. اگر مشتری از صفحه CTP EcooGraphix با دستگاه CTP استفاده کند، ما را ارائه خواهیم داد.




گارانتی مادام‌العمر


بله، ما می‌توانیم گردش کار Brainnew و RIP Compose V12 را ارائه دهیم. سؤال 4: آیا می‌توانید گردش کار و RIP را نیز ارائه دهید؟




پاسخ:


بله، ما می‌توانیم گردش کار Brainnew و RIP Compose V12 را ارائه دهیم. سؤال 5: در مورد نصب و پشتیبانی تکنسین پس از فروش چطور؟ پاسخ:


مهندس ما می‌تواند برای کمک به نصب و ارائه آموزش‌های لازم برود. خریدار باید بلیط هواپیمای رفت و برگشت، هزینه خدمات و هزینه اقامت محلی را بپردازد. هر گونه مشکل یا سؤالی، ما 7x24 ساعت در اختیار شما خواهیم بود.





در میان تعداد زیادی از نصب‌های CTP در سراسر جهان، کاربران نهایی (چاپگرها) نیز وجود دارند که محصولات CTP را مستقیماً از EcooGraphix چین خریداری کرده‌اند و تیم خدمات فنی EcooGraphix از این نصب‌ها از راه دور با بازدیدهای منظم در محل پشتیبانی می‌کند.این چاپگرهای کاربران نهایی همگی سیستم‌های CTP را با رضایت کامل به دلیل کیفیت قوی، خدمات از راه دور بی‌وقفه، آموزش کامل و نگهداری اجرا می‌کنند. اگر شما یک چاپگر هستید که قصد دارید مستقیماً از EcooGraphix چین خرید کنید، هیچ مشکلی در نصب، آموزش و خدمات پس از فروش وجود ندارد. ما رضایت شما را تضمین می‌کنیم.
