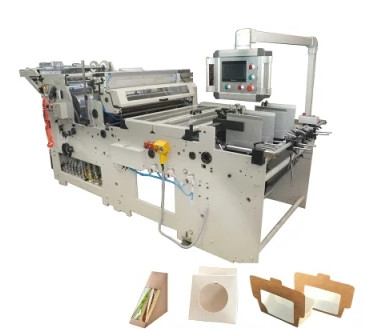

TC1000 تک لاین کیک اسباب بازی جعبه کاغذ وصله پنجره ماشین چسب
1. کاربرد
دستگاه های وصله اتوماتیک پنجره Ecoo TC-1100، TC-1000 تجهیزات ویژه ای برای جعبه کارتن، لمینیت پنجره جعبه رنگی برای مقوا و کاغذ راه راه هستند.
ماشین ها هستندبه طور گسترده در وصله فیلم برای بسته بندی با یا بدون پنجره جعبه شراب، جعبه هدیه، جعبه دستمال کاغذی، جعبه لوازم آرایشی و غیره استفاده می شود. همچنین می تواند عملکرد چسب کاغذ، وصله فیلم، برش فیلم و جمع آوری کاغذ را قبل از آن درک کند. جعبه های تاشو
TC1000 یک خط است، TC1100 دو خط است.
2.ویژگی های اصلی:
گزینه میز آماده از قبل آماده در دسترس است.اپراتور می تواند قالب را در خارج از دستگاه تنظیم کند.
مجهز به سروو فیدر، با انتخاب گزینه ای که سیستم بالابر شمع و سیستم بالابر تسمه است.اتخاذ قطعات پیشرفته برندهای معروف دنیا در قطعات پنوماتیک، قطعات الکتریکی و قطعات عملیاتی.
برای اتصال به نوار نقاله هوا از یک اتصال دهنده استفاده کنید که می تواند مستقیماً با دستگاه پرکن متصل شود.
3. کاربرد و نمونه:
4. مشخصات فنی:
| مشخصات فنی | |||||
| مدل | Ecoo-TC1100 | Ecoo-TC1000 | |||
| سبک تولید | عملیات 2 لاین | عملیات 1 لاین | |||
| طول A از کاغذ خالی | 100mm-900mm | 100mm-420mm | |||
| عرض B کاغذ خالی | 80mm-530mm | 100mm-750mm | |||
| طول پنجره / مواد آستر C | 80mm-760mm | 80mm-280mm | |||
| عرض پنجره / مواد آستر C | 30mm-380mm | 30mm-550mm | |||
| سرعت دستگاه | ≤400 عدد در دقیقه | ≤200 عدد در دقیقه | |||
| وزن کارتن | |||||
| کارتن | 180 گرم در متر2-600 گرم در متر2 | ||||
| راه راه | ≤1.5 میلی متر | ||||
| ضخامت فیلم | |||||
| PVC، PE، PS | 0.05mm-0.3mm | ||||
| PET | 0.05mm-0.2mm | ||||
| قطر خارجی | ≤500 میلی متر | ||||
| قطر داخلی | 70-80 میلی متر | ||||
| اندازه دستگاه | 5600(L)x2000(W)x1500(H)mm | 4800(L)x1600(W)x1500(H)mm | |||
| قدرت موتور اصلی | 4 کیلو وات | ||||
| حداکثر قدرت | 22 کیلووات | ||||
1) قسمت اندازه گیری (چسباندن):
بخش چسباندن شامل غلتک چسب کروم شده، صفحه جداسازی چسب، راهنمای جانبی و غلتک قالب چسب می باشد.
در صورت خاموش شدن دستگاه، سیلندر غلتک چسب را بلند می کند و سپس دستگاه توسط موتور جداگانه دیگری هدایت می شود تا از نشت چسب جلوگیری شود.
گزینه میز آماده قبل از ساخت موجود است، اپراتور می تواند قالب را در خارج از دستگاه تنظیم کند.این راحت است و در زمان صرفه جویی می کند.
2) بخش جمع آوری کاغذ (پشته کننده تحویل)
کمربند در بخش تحویل پهن است.اپراتور می تواند ارتفاع تسمه را تنظیم کند و محصولات نهایی در یک خط مستقیم تراز شوند.
همچنین می توان سرعت تسمه را تنظیم کرد تا با سرعت دستگاه همگام شود.
3) قسمت تغذیه کننده (تغذیه کاغذ)
دستگاه به سروو فیدر مجهز شده است، با انتخاب گزینه ای که سیستم بالابر پیلینگ و سیستم بالابر تسمه است.
یک دروازه تغذیه در فیدر وجود دارد که به شما امکان می دهد ریل بالایی را بدون ابزار اضافی تنظیم کنید.این ریل بالایی از فولاد تخت ساخته شده و به قسمت میانی فریم متصل می شود.
این سیستم قابل اعتماد است که ثبت کلیه، مقوا و زنجیره را به دقت تضمین می کند.
حتی زمانی که گیر کردن جدی وجود دارد، موقعیت دقیق است و می توانید از تنظیم میکرو برای تنظیم استفاده کنید.
4) قسمت وصله پنجره
جعبه ها با مکش از قسمت چسب به قسمت وصله پنجره تحویل داده می شوند.
سیلندر مکش از مواد خاصی ساخته شده است.صاف است به طوری که سرعت وصله زیاد است و هیچ خط و خش روی فیلم پلاستیکی وجود نخواهد داشت.
هنگامی که سیلندر چاقو در حال چرخش است، با یک میله چاقوی ثابت دیگر تلاقی می کند و از این رو لایه پلاستیکی را مانند "قیچی" برش می دهد.لبه برش صاف و صاف است.
سیلندر چاقو دارای سیستم دمیدن یا مکش قابل تنظیم است تا اطمینان حاصل شود که فیلم پلاستیکی به طور دقیق روی پنجره جعبه چسبانده شده است.
