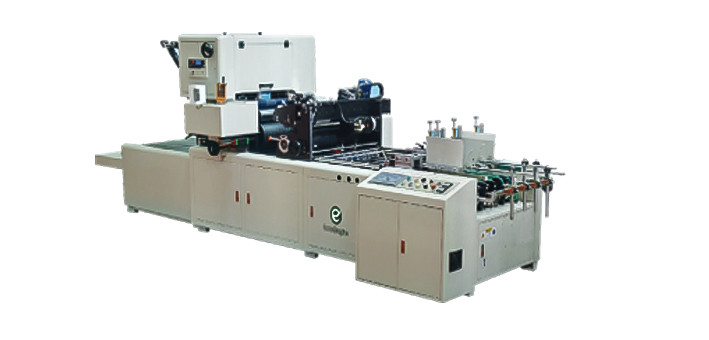

دستگاه خودکار وصله پنجره برش جعبه کاغذ دیجیتال
با Folder Gluer
RT600
1 کاربرد
دستگاه وصله پنجره EcooGraphix RT600 به طور گسترده ای در بسته بندی فیلم برای بسته بندی با یا بدون پنجره جعبه شراب ، جعبه هدیه ، جعبه دستمال کاغذی ، جعبه لوازم آرایشی و غیره استفاده می شود. همچنین می تواند عملکرد چسب کاغذ ، وصله فیلم ، برش فیلم و جمع آوری کاغذ قبل از تاشو جعبه ها.
2.ویژگی های اصلی:
1) بخش چسب از غلتک چسب کروم ، صفحه جدا کننده چسب ، راهنمای جانبی و قالب چسب تشکیل شده است.
قسمت چسب زدن را می توان به راحتی برای تنظیم و تمیز کردن بیرون کشید
صفحه جداسازی چسب برای کنترل میزان و مساحت چسب قابل تنظیم است
اگر دستگاه متوقف شود ، سیلندر غلتک چسب را بلند می کند و سپس توسط موتور دیگری رانده می شود تا از نشت چسب جلوگیری کند
گزینه جدول آماده پیش ساخته موجود است.اپراتور می تواند قالب را خارج از دستگاه تنظیم کند.
2) بخش توقف مجهز به چرخهای گرم کننده مستقل جهت چین خوردگی است
یک استوانه مستقل وجود دارد که با روغن گرم می شود تا فیلم پلاستیکی منحنی را صاف کند
مجهز به سیستم برش گوشه ای کنترل شده توسط سروو برای صاف کردن فیلم پلاستیکی
مجهز به سیستم تنظیم میکرو.
3) مجهز به سیستم تغذیه کمربند پایین تر ، با انتخاب گزینه ای که سیستم بلند کردن شمع و سیستم بلند کردن تسمه است.
مشخصه سیستم بلند کردن تسمه سرعت بالا و در نتیجه افزایش ظرفیت است. مشخصه سیستم بلند کردن شمع
این است که کمربند تغذیه می تواند به طور مداوم اجرا شود در حالی که جعبه ها می توانند از طریق بالابر متحرک متحرک به سمت بالا یا پایین حرکت کنند
سیستم.این سیستم بالابر شمع انعطاف پذیر است و قادر به تغذیه جعبه های مختلف بدون خراشیدن جعبه ها است.
طراحی سیستم تغذیه ما یک فناوری پیشرفته است.فیدر تسمه همزمان به سیستم مکش مجهز است.در قسمت تنظیم زنجیره چهار زنجیره تغذیه وجود دارد.
یک درگاه تغذیه در فیدر وجود دارد که به شما امکان می دهد ریل بالا را بدون ابزار اضافی تنظیم کنید.این ریل بالایی از فولاد تخت ساخته شده است و به قسمت میانی قاب متصل است.این سیستم قابل اطمینان است که ثبت دقیق ریل ، مقوا و زنجیره را تضمین می کند.حتی در صورت گرفتگی جدی ، موقعیت دقیق است و می توانید از تنظیمات میکرو برای تنظیم استفاده کنید.
4) جعبه ها از قسمت چسب به قسمت وصله پنجره با مکش تحویل داده می شوند.
مکش به صورت جداگانه اجرا می شود و توسط حسگر ثبت می شود.وقتی ورق خالی است ، برای جلوگیری از چسبیدن چسب روی کمربند ، میز مکش پایین می رود.
اپراتور می تواند حجم هوای مکش را با توجه به اندازه جعبه تنظیم کند.
سیلندر مکش از ماده خاصی ساخته شده است.صاف است به طوری که سرعت وصله سازی زیاد است و هیچ خراشی روی فیلم پلاستیکی ایجاد نمی شود.
هنگامی که سیلندر چاقو در حال نورد است ، با یک میله چاقوی ثابت دیگر تلاقی می کند و از این رو فیلم پلاستیکی را مانند "قیچی" برش می دهد.لبه برش صاف و صاف است.
سیلندر چاقو دارای سیستم دمش یا مکش قابل تنظیم است تا اطمینان حاصل کند که فیلم پلاستیک به طور دقیق روی پنجره جعبه وصله داده شده است.
5) کمربند در قسمت تحویل گسترده است.اپراتور می تواند ارتفاع کمربند را تنظیم کند و محصولات نهایی در یک راستا قرار بگیرند
یک خط مستقیم
سرعت تسمه در قسمت تحویل را می توان با همان سرعت دستگاه تنظیم کرد
3مواد فیلم:
قابل استفاده برای PET ، PVC ، PP ، OPP ، PE ، Asha و حتی کاغذ.
همچنین می تواند برای فیلم هایی با جلوه های ویژه مانند فیلم سبک ، فیلم گنگ ، فیلم فلش ، فیلم رنگی ، فیلم چاپی ، فیلم فیلتر UV و فیلم فلورسنت استفاده شود.
4. مشخصات فنی:
| مدل / مشخصات | RT-600 اتوماتیک وصله پنجره |
| حداکثر اندازه کاغذ | (L) 600 × (W) 520 |
| حداقل اندازه کاغذ | (W) 80 × (L) 100 میلی متر |
| حداکثر اندازه پنجره | (L) 400 × (W) 400 |
| حداقل اندازه پنجره | (W) 30 × (L) 45 میلی متر |
| ضخامت کاغذ | مقوا: 200 گرم در مترمربع 000 2.000 گرم در مترمربع تخته موج دار: از ضخامت میکرو فلوت ~ 6 میلی متر |
| ضخامت فیلم | 0.03-0.2 میکرون |
| دقت Stickup | (چپ / راست) ± 0.5 میلی متر ؛ (بالا / پایین) ± 1 میلی متر |
| اندازه دستگاه | (L) 4500 × (W) 1500 × (H) 1700 |
| وزن خالص | 3300 کیلوگرم |
| نیروی اصلی مورد نیاز است | 3 کیلو وات |
| اندازه غلتک اندازه | 0.09 کیلو وات |
| قدرت پشته تحویل | 0.37 کیلو وات |
1) قسمت اندازه (چسباندن):
بخش چسب از غلتک چسب اندود کروم ، صفحه جداسازی چسب ، راهنمای کناری و غلتک قالب چسب تشکیل شده است.
قسمت چسباندن را می توان به راحتی بیرون کشید ، تنظیم و تمیز کردن آن آسان است.
صفحه جداسازی چسب برای کنترل منطقه و مقدار چسب قابل تنظیم است.
در صورت خاموش شدن دستگاه ، سیلندر غلتک چسب را بلند می کند و سپس ماشین توسط موتور جداگانه دیگری هدایت می شود تا از نشت چسب جلوگیری شود.
گزینه میز آماده پیش ساخته در دسترس است ، اپراتور می تواند قالب را خارج از دستگاه تنظیم کند.این راحت است و باعث صرفه جویی در وقت می شود.
2) قسمت جمع آوری کاغذ (پشته تحویل)
کمربند در بخش تحویل گسترده است.اپراتور می تواند ارتفاع کمربند را تنظیم کند و محصولات نهایی در یک خط مستقیم تراز می شوند.
سرعت تسمه همچنین می تواند تنظیم شود تا با سرعت دستگاه هماهنگ شود.
3) قسمت فیدر (تغذیه کاغذ)
دستگاه مجهز به سیستم تغذیه کمربند پایین تر است ، با انتخاب گزینه ای که سیستم بلند کردن پیلینگ و سیستم بلند کردن تسمه است.
مشخصه سیستم بلند کردن تسمه سرعت بالا در نتیجه افزایش ظرفیت است.
ویژگی سیستم بالابر پیلینگ این است که می توان کمربند تغذیه ای را به طور مداوم اجرا کرد در حالی که جعبه ها می توانند از سیستم بالابر متحرک متحرک به سمت بالا یا پایین عبور کنند.این سیستم بالابر پیلینگ در تغذیه جعبه های مختلف بدون خراشیدن جعبه ها انعطاف پذیر است.
طراحی سیستم تغذیه یک فناوری پیشرفته است.فیدر تسمه همزمان به سیستم مکش مجهز است.در قسمت تنظیم زنجیره چهار زنجیره تغذیه وجود دارد.
یک درگاه تغذیه در فیدر وجود دارد که به شما امکان می دهد ریل بالا را بدون ابزار اضافی تنظیم کنید.این ریل بالایی از فولاد تخت ساخته شده است و به قسمت میانی قاب متصل است.
این سیستم قابل اعتماد است که اطمینان از ثبت دقیق همه ، مقوا و زنجیره دقیق است.
حتی در صورت گرفتگی جدی ، موقعیت دقیق است و می توانید از تنظیمات میکرو برای تنظیم استفاده کنید.
4) قسمت وصله پنجره
جعبه ها از قسمت چسب به قسمت وصله پنجره با مکش تحویل داده می شوند.
مکش به صورت جداگانه اجرا می شود و توسط حسگر ثبت می شود.وقتی ورق خالی است ، برای جلوگیری از چسبیدن چسب روی کمربند ، میز مکش پایین می رود.
اپراتور می تواند حجم هوای مکش را با توجه به اندازه جعبه تنظیم کند.
سیلندر مکش از ماده خاصی ساخته شده است.صاف است به طوری که سرعت وصله سازی زیاد است و هیچ خراشی روی فیلم پلاستیکی ایجاد نمی شود.
هنگامی که سیلندر چاقو در حال نورد است ، با یک میله چاقوی ثابت دیگر تلاقی می کند و از این رو فیلم پلاستیکی را مانند "قیچی" برش می دهد.لبه برش صاف و صاف است.
سیلندر چاقو دارای سیستم دمش یا مکش قابل تنظیم است تا اطمینان حاصل کند که فیلم پلاستیک به طور دقیق روی پنجره جعبه وصله داده شده است.
