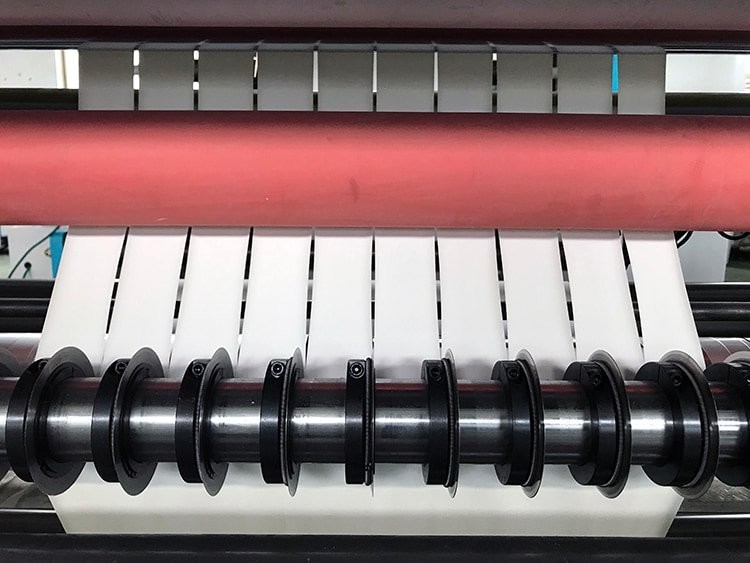

دستگاه برش و چرخاندن کاغذ حرارتی POS خط تولید آنلاین 1400 میلی متر
ECOO-T1400FA
EcooGraphix T-1400FA برای برش انواع مختلف مواد پیچ دار بسیار بزرگ مانند فیلم پلاستیکی (PVC ، OPP ، PET ، CPP) ، کاغذ ، کاغذ شیشه ای ، کاغذ فویل آلومینیومی ، فویل آلومینیومی ، برچسب چسبنده ، غیر بافته مناسب است. پارچه ها و سایر مواد پیچ خورده که بریده می شوند و به عقب باز می گردند.
1 امکانات
1) سیستم کنترل SIEMENS PLC و صفحه لمسی ، تمام پارامترها روی مانیتور نمایش داده می شود.فقط قطر رول ، ضخامت مواد ، کشش اولیه را تنظیم کنید ، دستگاه به طور خودکار کار می کند.
2) سیستم بارگیری هیدرولیکی بدون شفت ، حداکثر.ظرفیت بار 3 تن است.
3) ترمز الکترومغناطیسی 20 کیلوگرم بر متر مربع برای کنترل کشش بازشو.
4) پانل دیوار پایه CNC پردازش و عملیات حرارتی ، بدون تغییر شکل.
5) بخش باز کردن مجهز به غلتک متعادل کننده جهت قابل تنظیم است ، اطمینان می دهد که غلتک خود را در تماس کامل با کل وب نگه می دارد.
6) غلطک های انتقال توازن پویا / استاتیک.
7) چاقوهای دایره ای بالا با پیچ ثابت می شوند و چاقوهای دایره ای پایین با فاصله دهنده آلومینیومی ثابت می شوند ، دقت برش را می توان تضمین کرد.
8) تاکر خودکار دم را جمع می کند ، مناسب برای حرکت سریع به عقب.
9) سنسور سلول بار و کنترل کننده کشش خودکار تضمین کننده کشش ثابت است.
10) شمارنده خودکار ، هنگامی که به طول از پیش تعیین شده برسد ، دستگاه به طور خودکار متوقف می شود.
11) با غلطک موز می توان از مشکل همپوشانی جلوگیری کرد.
12) مجهز به سوئیچ اضطراری.
13) سنسور دوربین دیجیتال CCD یا فتوسل برای هدایت وب.
2بهپارامترهای اصلی:
| مدل | Ecoo-1400FA |
| حداکثرعرض وب والدین | 1400 میلی متر |
| حداکثرقطر وب والدین | 1200 میلی متر |
| حداکثرچرخش قطر | 300 میلی متر |
| حداقلعرض شکاف | 15 میلی متر |
| حداکثرسرعت ماشین | 300 متر در دقیقه |
| گشتاور | 100 نیوتن متر |
| نوع باز کردن | شفت منبسط کننده هوا 3 اینچ |
| چرخش محور | 0.5 "، 1" در دسترس است (یا به درخواست شما) |
| قدرت | 20 کیلو وات |
| ولتاژ | 3 فاز ، 380V ، 50Hz |
| وزن | 4000 کیلوگرم |
| بعد، ابعاد، اندازه | 5500*2200*1880 میلی متر |
| مواد کاربردی |
|
انواع کاغذ حرارتی شامل کاغذ فکس ، کاغذ صندوق ، کاغذ خودپرداز ، پزشکی |
| بخش باز کردن |
|
Ø هیدرولیک Shaftless Unwinder برای تعمیر هسته 3 "6" که بارگذاری مواد راحت تر است ke ترمز الکترومغناطیسی از تایوان
|
| بخش برش |
|
Ø برش دیسک برش با پایه تیغه قابل تنظیم و متحرک.
|
| بخش عقب |
|
Ø 0.5 "، 1" یا به درخواست شما Ø فناوری رولینگ سطحی، از روش عمودی برای فشار دادن رول عقب استفاده می کند Cl کلاچ الکترومغناطیسی از تایوان
|
| بخش کنترل |
|
Ø PLC و HMI زیمنس از آلمان Ø همه پارامترها روی مانیتور نمایش داده می شود
|
| ضایعات بریده شده |
|
تصویب می کند دمنده هوا برای دفع مواد زائد ، قدرت دمنده هوا 0.75 کیلو وات است.
|
| اختیاری |
|
| بخش باز کردن |
-3 "(76 میلی متر) شفت چرخش هوا - سیستم بارگیری اتوماتیک هیدرولیک -تصحیح اولتراسونیک برای بدست آوردن دقت بسیار بالا -ترمز الکترومغناطیسی از تایوان -کنترل کننده کشش تمام اتوماتیک -غلتک تعادل که برای تنظیم سختی مواد استفاده می شد |
| بخش برش |
-انتخاب تیغ برش یا دیسک برش -مجمع برش دیسک بادامک را قفل می کند -برش با پایه تیغه قابل تنظیم و متحرک. -پیشخوان متری -غلتک NIP که توسط موتور اصلی کنترل می شود. |
| بخش عقب |
-3 "اینچ محورهای چرخش هوا -تکنولوژی مرکز بازگردانی - بازوی تحت فشار کلاچ الکترومغناطیسی از تایوان |
| بخش کنترل |
-Inovance PLC & HMI -تمامی پارامترها روی مانیتور نمایش داده می شود لوازم برقی کم ولتاژ همه از اشنایدر |
| لبه زباله بریده شده | دمنده -ضایعات لبه با لوله اخراج |
| اختیاری |
شفت های بازشو -6 "و 12" -قفل بازشو از نوع بدون شفت. شفت دیفرانسیل اصطکاک برای عقب بردن. -Ultrasonic نوع کنترل موقعیت لبه (EPC) محافظ ایمنی دستگاه برش. -کلیدهای اضطراری در 4 گوشه دستگاه. |
