دستگاه صحافی کتاب زین دوخت 12000 C/H 8 ایستگاه
Stitchhero SH300سیستم دوخت زین اولین بار در چین است که از کنترل انتقال بدون شفت استفاده می کند، با استفاده از اسپیندل الکترونیکی برای جایگزینی دوک انتقال مکانیکی، می تواند فوری ترین نیازهای اتصال کاربران را برآورده کند و گزینه تولید سریع و کارآمد را برای اتصال سنتی فراهم کند. مواد چاپی

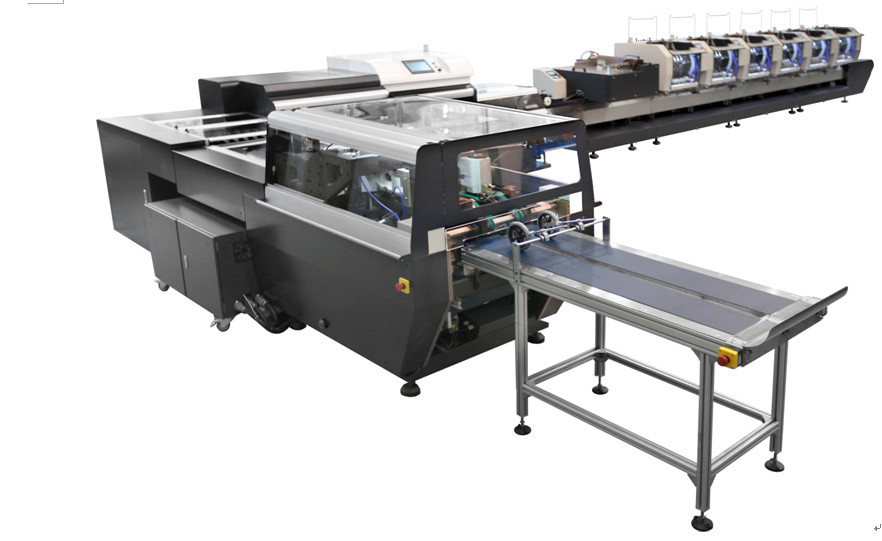

خط دوخت زین Stitchhero SH300 از دستگاه های تکی زیر تشکیل شده است:واحد دوخت DY480،واحد دوخت تاشو ZYDY480،واحد دوخت زین DQ12،واحد پیرایش کتاب سه طرفه QSD12،نوار نقاله خطی SZQ480وجعبه کنترل برق SH300.
روند کار آن به این صورت است که شش دستگاه مستقل دستگاه گردآوری (که با توجه به نیاز کاربر تا ده دستگاه افزایش می یابد) به طور خودکار امضاها را با توجه به شماره صفحه با زنجیره مجموعه کتاب مطابقت داده و با جلد توسط دستگاه تاشو و صفحه بندی
| مشخصات فنی | |||
| مدل | Stitchhero SH300 | ||
| حداکثرورق اصلاح نشدهاندازه | تک صفحه: 480 x 320 میلی متر؛ دو صفحه: 480 x 320 میلی متر | ||
| حداقل اندازه صحافی | تک صفحه: 158 x 110 میلی متر;دو صفحه: 206x110mm | ||
| حداکثراندازه ورق بریده شده | تک صفحه: 475 x 300 میلی متر;دو صفحه: 2x234x300mm | ||
| حداقلاندازه ورق بریده شده | تک صفحه: 148 x 105 میلی متر;دو صفحه: 2x95x105mm | ||
| حداکثرضخامت کتاب | 10 میلی متر | ||
| حداقل فاصله مرکز دو پیچ | 45 میلی متر | ||
| سیم استفاده شده | 25# | ||
| حداکثرسرعت مکانیکی | 10000c/h | ||
| منبع تغذیه | موتور اصلی: 15 کیلو وات، پمپ خلاء 4KWx2;3 فاز 380 ولت 50 هرتز | ||
| منبع هوا | 0.8Mpa، 1.2m³/min، 11Kw | ||
| وزن | 7 تن | ||
| بعد ماشین | 10160 x 4750 x 1650 میلی متر | ||
روند کار به شرح زیر است:
1. امضاهای تا شده را روی موقعیت های جمع آوری کنید.
2. پمپ هوا هوا را تامین می کند.
3. واحد جمع آوری امضاها را بر اساس ترتیب صفحه به طور خودکار روی زنجیره انتقال کتاب منتقل می کند.
زنجیره انتقال کتاب 4. امضاها را به واحد دوخت منتقل می کند.در همان زمان، امضاها به طور جداگانه صفحه به صفحه از طریق بازرسی سلول عکس، بازرسی انحرافی و بازرسی ضخامت اندازه گیری بررسی می شوند.
5. کتاب های دوخته نشده را با نشت امضا یا اضافه امضا به نوار نقاله زباله و کتاب های دوخته شده را به واحد پیرایش منتقل کنید.
6. کتاب های دوخته شده بر روی سه لبه در واحد پیرایش بریده می شوند و توسط دو مرحله راهنما ثبت می شوند.
7. کتاب های تراشیده شده با توجه به مقدار تعیین شده کمیت تفکیک کتاب تحویل داده می شوند.
