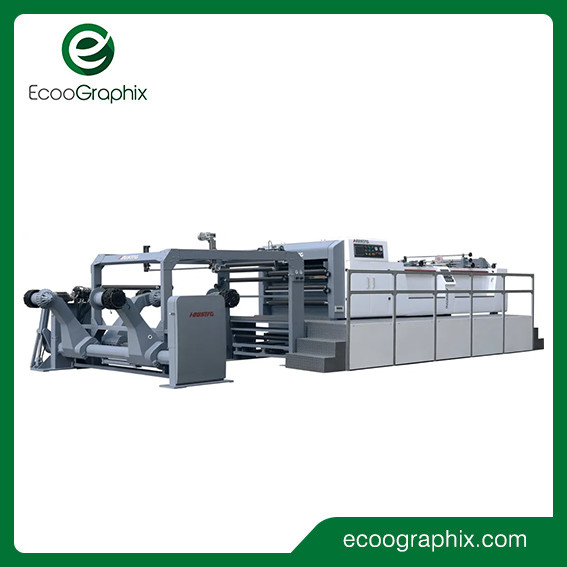

ورق کاغذ برش Servo Precision High Speed ​​Printing EcooGraphix

برش کاغذ ورق با سرعت بالا سروو

توضیحات محصول

امکانات

- دستگاه برش وب HSC از تکنیک پیشرفته بریتانیا استفاده می کند
-ماشین توسط سروو موتور منتقل می شود.
-سرعت برش کاغذ سریع و پایدار است.
- خرس دقیق و چاقوی برش آلمان دقت برش بالایی را تضمین می کند.
-کنترل رابط کامپیوتری با صفحه لمسی، عملکرد ساده، ساختار معقول، پایه های ضد موسیقی، برای اطمینان از کاغذ صاف.
-این دستگاه دستگاه پردازش کاغذ است که در صنعت کاغذ سازی و چاپ بسیار محبوب است و کارایی و سود را تا حد زیادی برای شرکت شما بهبود می بخشد.

مشخصات

مدل:Ecoo HSC-1400

نوع برش:چاقوی بالا به صورت متقابل بریده شده و چاقوی پایین ثابت است.

محدوده قابل استفاده کاغذ:50-550 گرم

حداکثرقطر رول کاغذ:1800 میلی متر

حداکثرعرض برش کاغذ:1400 میلی متر

محدوده طول برش:400-1450 میلی متر

شماره ورق برش:2 ورق

دقت برش:طول برش < 1000 میلی متر: ± 0.3 میلی متر ± 0.05٪ برای طول کاغذ برش > 1000 میلی متر

حداکثرسرعت برش:400 برش در دقیقه

حداکثرسرعت برش متر:300 متر در دقیقه

حداکثرارتفاع چیدمان کاغذ:1500 میلی متر

نیاز منبع فشار هوا:0.8 مگاپاسکال

قدرت طراحی:380 ولت، 28 کیلووات، 3 فاز، 50 هرتز

وزن ناخالص:مرجع 13000 کیلوگرم

اندازه دستگاه:12000*4300*2400 میلی متر

قطعات یدکی ماشین آلات

1. ماشین برش تک چاقو با دقت بالا
2. سیستم تنظیم خودکار منشوری برای کاغذ
3. شکاف میانی و سیستم کاغذ جمع آوری زباله
4. شمارش خودکار و تجهیزات درج برچسب (علامت گذاری شمارش)
5. تجهیزات حمل و نقل کاغذ
6. سیستم کنترل الکتریکی
7. موتور محرکه
8. لوازم جانبی
9. قفسه کاغذی شفت پنوماتیک دوگانه آهکی (2 پایه رول)
10. سیستم دویدن خودکار، پایه شمع بندی کاغذ طناب کنترل شده با موتور

استند باز نشده
نوع: نوع دو بازویی برای هسته کاغذ 3"6"12" قفسه رول
2 نوع پیک‌آپ باز می‌شود که در قسمت عقب دستگاه قرار دارد و از نظر ساختاری می‌تواند قرقره‌ای با وزن تقریباً 1500 کیلوگرم را نگه دارد.حرکات بالا و پایین همگی هیدرولیک هستند و مستقیماً توسط سلکتورهایی که شیرهای برقی را کنترل می کنند از کنسول کنترل می شوند.
فشار روغن برای کنترل بازوی کاغذ قبل و بعد از بسته شدن و حرکت و بلند کردن.حرکت بالابر با قابلیت عملیات پایدار و سریع، ساده تر و راحت تر.

واحد برش
بر روی چاقو روش برش بریتانیایی برای کاهش بار و سر و صدا زمانی که برش عمر برش را افزایش می دهد.
بر روی بدنه غلتکی چاقو به جوشکاری فولاد، ماشینکاری دقیق و تنظیم تعادل پویا، به طور موثر لرزش و سر و صدای عملیات با سرعت بالا را کاهش می دهد.
زیر چاقو: بلوک چاقو با ریخته گری یکپارچه از چدن، ماشینکاری دقیق، پایداری خوب.
برش پشتی: ساخته شده از پردازش چاقوی دقیق فولادی خاص، تیغه با عمر طولانی به راحتی قابل تنظیم است.

کنترل الکترونیکی (سرو یاسکاوا و زیمنس PLC)
ارتباطات TPC7062KS و پردازنده Yaskawa، عمدتاً در تولید نظارت بر وضعیت عملکرد تجهیزات ورودی داده و نشانگر هشدار خرابی سیستم استفاده می شود.سری چرخشی یاسکاوا درایو سریع شرکت ژاپنی Yaskawa I را بر اساس تولید پارامترهای ورودی رابط انسان و ماشین از بازخورد رمزگذار غلتکی کشش سرعت واقعی و موقعیت یابی دقیق، هدایت می کند.

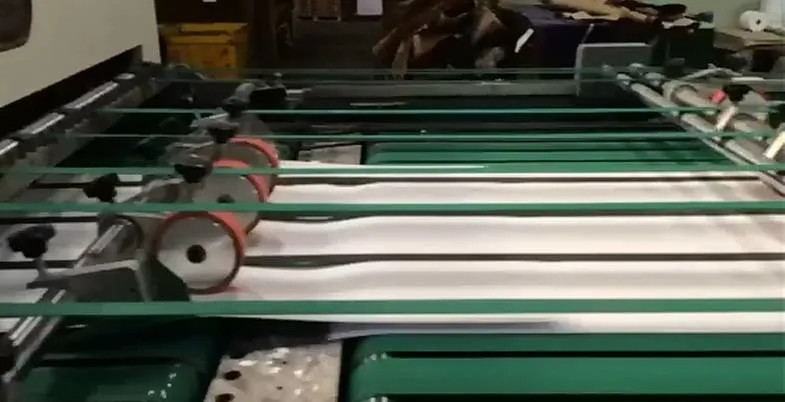

سیستم نقاله و جمع آوری کاغذ توسط جوگر
سیستم نوار نقاله با چند مرحله: از سرعت بالا به سرعت پایین.ابتدا كاغذ برش خورده را به سرعت جدا كنيد و سپس كاغذ را روي هم قرار دهيد، سپس كاغذ را جمع كرده و روي هم جمع كنيد.
مجموعه کاغذهای انباشته شده را بلند کنید، دسته کاغذ را تا ارتفاع قابل توجهی که به طور خودکار رها می شود.میز استکر دارای عملکرد تکمیل تکان دادن سه طرف است، طرف موتور برای حرکت کاغذ، کاغذ، در هر دو طرف توسط موتور با کیفیت بالا برای تنظیم دامنه کاغذ به صورت دستی برای بهبود سادگی و ایمنی عملیات.

دستگاه فرفری
دستگاه فرفری قبل از دستگاه برش در رول کاغذ قرار دارد تا دستگاه تاشو یا حلقه رول از بین برود،به منظور پایداری کشش رول کاغذ. ابتدا رول کاغذ از آن عبور می کند(به لبه رول) اجزای دستگاه دکانولوشن، غلتک ها رول راهنمای هستند

دستگاه جدید ضد انحنا
به طور موثر پیچ های رول را بردارید تا کاغذ صاف تر شود و ثبات کشش رول کاغذ بیشتر شود.

سیستم تنظیم مربعات(سیستم تنظیم خودکار منشوری برای کاغذ):
مربع بودن کاغذ را تنظیم کنید، مهندس ما یک بار آن را تعمیر می کند و اپراتور نیازی به تنظیم مجدد ندارد.

چاقوی برش
سه سری چاقوی برش برای برش و برش وسط استفاده می شود.


تنظیم زاویه به صورت خودکار (سیستم تراز کردن کاغذ)
دقت موتور پله ای با طول تنظیم پیچ دقیق برش و شیب گروه چاقو کنترل می شود تا به طور موثر از زاویه مستقیم لبه برش اطمینان حاصل شود و زمان اتلاف را کاهش دهد و به صورت دستی زاویه نرخ خطا و تنظیم را تنظیم کند. .

توقف خودکار گیر کردن کاغذ:
سنسوری داشته باشید که در صورت گیر کردن کاغذ در نوار نقاله به سیستم سیگنال بدهد و دستگاه فوراً برای ذخیره کاغذها متوقف می شود.

ماشین علامت گذاری خودکار:
با شمارش دقیق پس از علامت گذاری درج، اپراتورها فقط باید روی رابط انسان و ماشین وارد کنند تا بعد از تعداد کاغذ، می تواند مطابق با تنظیمات برای علامت گذاری مقدار کاغذ باشد.

ساختار اصلی دستگاه (جای چاقو و پایه نگهدارنده)
دیوار اصلی دستگاه از طریق تجزیه و تحلیل اجزای محدود، تجزیه و تحلیل ارتعاش مکانیکی و بهینه سازی قاب، از چدن گره ای با کیفیت بالا برای ادغام طراحی استفاده می کند و از طریق ماشینکاری دقیق، پدیده رزونانس بین اجزای انتقال را کامل می کند، عملکرد را پایدارتر می کند. ، عمر مفید قطعات بلبرینگ را بهبود می بخشد.

سیستم راهنمای وب
کنترل کیفیت دقیق فرآیند، سیستم کنترل سروو با دوام، بدون نیاز به تعمیر و نگهداری، پردازش خوب، پاسخ دینامیکی بالا، بدون بافر، موقعیت یابی دقیق، محدودیت درایور قابل تنظیم دیجیتال.صفحه نمایش را می توان به طور خودکار روی حالت خواب برای عملکرد خودکار تنظیم کرد که می تواند در مصرف انرژی صرفه جویی کند.صفحه نمایش بزرگ در زمان واقعی نمایش داده می شود و وضعیت در حال اجرا سیستم در داخل مشخص است.

موتورهای محرک:
1. AC سروو موتور و رمزگذار برای چاقو متقابل
2. موتور AC و ترانسفورماتور فرکانس برای نقاله با سرعت بالا و نوار نقاله با سرعت پایین
3. موتور AC برای پایه شمع کردن کاغذ بالا و پایین
4. موتور AC برای دویدن
5. موتور AC برای باز کردن پایه
6. موتور AC برای جمع آوری لبه زباله

جزئیات بیشتر

سوالات متداول

1. محصولات اصلی شما چیست؟
We Ecoographix تامین کننده تخصصی ماشین آلات چاپ و مواد مصرفی است.ما هم چاپ دیجیتال و هم چاپ افست را پوشش می دهیم،
از جمله پیش چاپ، اتاق پرس و چاپ پست، با تمرکز بر چاپ بسته بندی و چاپ کتاب.
ما صدها کاربر در سراسر جهان داریم.ما کیفیت بالای محصولات چاپ چینی را برای برآورده کردن الزامات چاپ متنوع ارائه می دهیم.

2. کارخانه شما کجاست؟
دفتر فروش ما در هانگژو، یک ساعت با قطار با شانگهای فاصله دارد.کارخانه های ما در شانگهای، ونژو، سوژو و نانیانگ هستند.

3. گارانتی شما چیست؟
یک سال برای دستگاه و سر چاپ در صورت استفاده از جوهر ما.یک سال برای دستگاه فقط اگر از جوهر ما استفاده نکنید.

4. Lead Time چیست؟
معمولاً 30 روز است و ما تمام تلاش خود را می کنیم تا خواسته های شما را برآورده کنیم.

5. در مورد پشتیبانی تکنسین نصب و پس از فروش چطور؟
مهندس ما می تواند به نصب کمک کند و آموزش های لازم را ارائه دهد.خریدار باید بلیط هواپیما رفت و برگشت و هزینه خدمات را تحویل بگیرد
و هزینه اقامت محلیهر گونه مشکل یا سوال، 7x24 ساعت در خدمت شما خواهیم بود.
