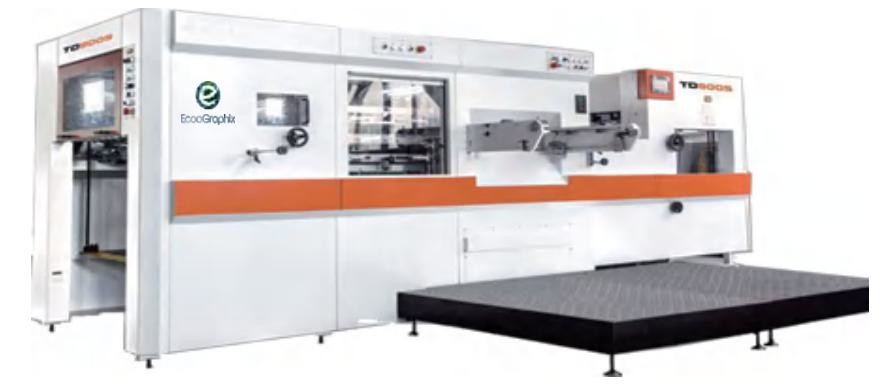

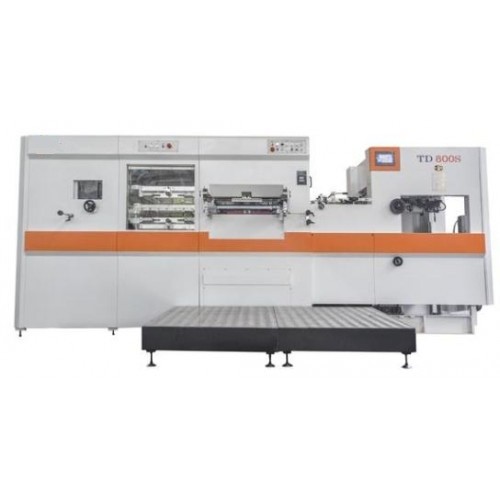

دستگاه پیش فشرده سازی اتوماتیک ماشین برش تخت تخت تخت
ECOO-TD800S
TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1اطلاعات فنی:
| مدل | ECOO-TD800S |
| حداکثر اندازه ورق ((ملی متر)) | 800x580 |
| حداقل اندازه ورق ((ملی متر)) | ۳۱۰×۳۱۰ |
| حداکثر اندازه برش میله ((ملی متر) | 790x570 |
| حداقل حاشیه چسب (ملی متر) | 8 |
| قوانین برش ارتفاع ((ملی متر) | 23.8 |
| اندازه داخل شاسی ((ملی متر) | 940 × 610 |
| محدوده سهام | کارتون: 800-2000g/m2؛ فلوت B |
| حداکثر فشار ((N) | 200T |
| حداکثر سرعت برش | 7000s/h |
| ارتفاع توده تغذیه ((ملی متر) | 1300 |
| ارتفاع توده تحویل ((ملی متر) | 1000 |
| سر و صدا | ≤85دبی ((A) |
| موتور اصلی ((kw) | 7.5 |
| کل قدرت ((kW) | 15 |
| وزن ماشین ((T) | 14.5 |
| ابعاد کلی ((ملی متر) | ۴۹۰۰×۲۰۰۰×۲۰۰۰ |
2مزایا:
1) انتقال واحد اصلی کنترل کنورتر فرکانس A / C وارد شده را اتخاذ می کند، شروع و توقف ماشین با استفاده از کلاچ هوا وارد شده کنترل می شود.
2) عملکرد کل ماشین توسط PLC کنترل می شود.راه های تیراندازی مربوطه. این برای کاربر راحت تر است.
3دستگاه ها و قطعات استاندارد:
واحد تغذیه
• سینی انبار با دسته ای که اجازه اصلاح جانبی دستی انبار را در طول تولید می دهد
•سیستم تغذیه جریان با حداکثر سرعت 120 ورق در دقیقه
• هرکدام 2 لیوان مکش برای بلند کردن کاغذ، 2 لیوان مکش برای حرکت کاغذ
• ارتفاع و زاویه سر مکش را می توان به راحتی تنظیم کرد
•تجهیزات ایمنی الکترونیکی که مانع از بالا رفتن انبار تغذیه می شود
• تنظیم میکرو برای موقعیت متقاطع میز سنگ در دسترس است
•دفتر دو صفحه ای دقیق
•تغییر آسان راهنمای جانبی کشیدن و فشار با صرف چرخش یک بولت بدون نیاز به حذف و جایگزینی راهنمای جانبی کامل
•۲ راهنمای جلو با تنظیم میکرو و راهنمای جانبی با دستگیره چرخ تنظیم می شود
•دتاکتور فوتو الکتریکی با سیستم توقف خودکار روی میز تغذیه در صورت گیر شدن کاغذ
• کنترل های جداگانه درایو واحد تغذیه و دستگاه اصلی برای آماده سازی آسان
•PLC و کام الکترونیکی برای کنترل زمان
واحد برش
• موتور اصلی سیمنز که توسط کنترل اینورتر شنایدر کنترل می شود
• تنظیم میکرو نیروی برش با ابزار کرم که توسط موتور هدایت می شود و توسط صفحه لمسی کنترل می شود
• دقت فشار می تواند تا 0.01mm باشد
• داربست کریک ساخته شده از فولاد 40Cr
• قاب ماشین ساخته شده از فولاد Q235-A، صفحه های بالا و پایین ساخته شده از آهن کششی QT60 با شن پوشانده شده با رزین با تکنولوژی آهن ریخته شده میهانیت
• دستگاه چرخش چرخ دنده
• دستگاه حفاظت از بیش از حد بار با محدود کننده گشتاور برای بالاترین ایمنی اپراتور و تجهیزات

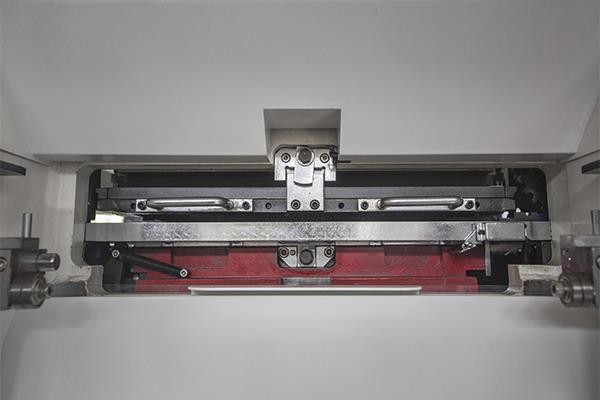

•7 مجموعه از میله های چسب با چسب های ساخته شده از آلیاژ آلومینیوم سبک وزن و با دوام با پوشش فوق العاده سخت و پایان آنودیزه اطمینان از ثبت دقیق و ثابت کاغذ
•بعد از آزمایش طولانی مدت و تحویل در جفت، گیره اصلی، زنجیره از سوباکی، ژاپن
•سیستم محرک شاخص فشار بالا برای کنترل موقعیت میله گیر
• قفل پنوماتیک و آزاد کردن ماشین برش
•سیستم مرکزی برای تغییر سریع شغل
واحد پاکسازی
• ساختار حرکت 3 اقدام با فریم بالا، وسط و پایین جدا کردن برای تسهیل تغییر مچ
•پین های جداکننده یا کاشی های نر/زن می توانند برای کارهای مختلف جداکننده استفاده شوند
•با سیستم ثبت خط مرکزی در بخش برش، سیستم مشابهی نیز برای سیستم جدا کردن برای به حداقل رساندن زمان تغییر اعمال می شود.موقعیت دقیق می تواند بهره وری تولید را افزایش دهد
• حرکت بالا و پایین فریم بالا جداسازی توسط موتور کنترل می شود که تنظیم را آسان تر می کند
واحد تحویل
•تجهیزات فتو الکتریکی ایمنی که از بالا رفتن و پایین آمدن بیش از حد انبار کاغذ تحویل جلوگیری می کنند
• برس فشار قابل تنظیم کمک می کند تا کاغذ را از چنگال ها تخلیه کنید و کاغذ را جمع کنید
•طراحی ستون بالا تا 1020 میلی متر
•جدول کمربند دستی اتوماتیک برای تحویل بدون توقف در دسترس است
•حرکت تغذیه و کنترل سرعت را می توان در واحد تحویل تنظیم کرد
قطعات الکتریکی، رابط کاربری و آشکارساز ایمنی
•سیستم PLC Omron صنعتی ژاپنی با سرعت بالا
• رابط کاربری Omron با صفحه لمسی
• Omron سوئیچ و کدگر کام الکترونیک
•دتاکتورهای الکترونیک، سلول های میکرو سوئیچ و سلول های فوتو الکتریکی که توسط PLC در کل دستگاه کنترل می شوند
سیستم روان کننده اتوماتیک
•پمپ روغن اتوماتیک و سیستم توزیع برای کل ماشین با تایمر پیش تنظیم شده
• توزیع روغن روان کننده برای زنجیره های گیرنده با دریچه کنترل شده جداگانه برای هر زنجیره
دستگاه های ایمنی و تأیید کیفیت اجزای
•تمام قطعات الکترونیک و الکتریکی دارای مجوز CE هستند
• محافظ بیش از حد برای محافظ و تجهیزات
•گرفتن زنجیره ای برای حفاظت از میله های گیرنده
•دکمه های توقف اضطراری در کل دستگاه برای دسترسی سریع و آسان
