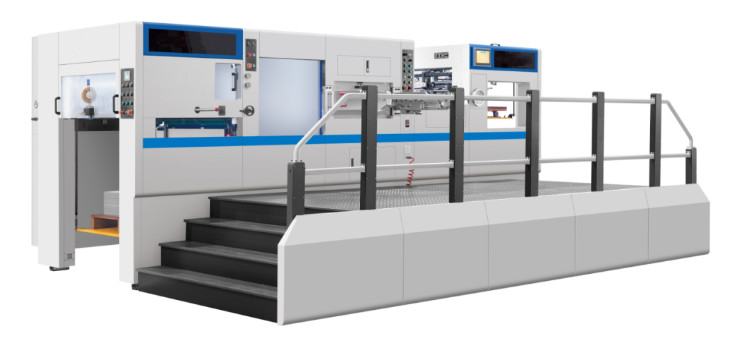

1050 ماشین برش و پیچاندن 7500 ورق در ساعت

دستگاه برش و چین 1050 قالب 7500 ورق در ساعت

(مدل: Ecoo-1050)

توضیحات محصول

>> برنامه کاربردی:
Ecoo-1050 دستگاه قالب اتوماتیک قالب برای برش قالب استفاده می شودکاغذهای مختلف، مقوا، تخته راه راه، ورق پلاستیکی (مانند PVC، PP)،با عملکردقالب برش، چین و منبت.با جدیدترین طراحی ساختار جدید، حداکثر سرعت برش قالب می تواند 7500 برگ در ساعت باشد.

>>مشخصات

>> اصلیویژگی ها:

ایمنی، صرفه جویی در انرژی، کارآمد

1. در حال اجرا دستگاه کامل توسط کنترل می شودسیستم کنترل متمرکز PLCکه می تواند به طور خودکار وضعیت کار را بررسی کند و وضعیت غیر معمول را آزمایش کند و همچنین وضعیت کار را ثبت کند. با توجه به استاندارد ایمنی اروپا، ما به طور منطقی طراحی می کنیم تا عملکرد و ایمنی را ترکیبی کامل کنیم.

2. سیستم هشدار پیشرفتهراه اندازی به اپراتور یادآوری می کند که منطقه ناامن را ترک کند. تشخیص خودکار کل فرآیند، در صورت گیرکردن نقص، عدم کاغذ یا کاغذ، کلاچ پنوماتیک جدا می شود و به طور خودکار متوقف می شود که باعث کاهش هدر رفتن کاغذ، محافظت از کارکنان و تجهیزات می شود.

3.پدستگاه بسته بندی مجدد و دستگاه های تغذیه و تحویل کاغذ بدون توقفزمان انباشته شدن را کاهش دهید، کارایی دستگاه را بهبود بخشید و درآمد خود را افزایش دهید.

4. قطعات الکتریکی و پنوماتیک اروپایی، ژاپنی، تایوان انتخاب شده، پایداری دستگاه را بهبود می بخشد و فرکانس بی جانی را کاهش می دهد.

5. فریم اصلی و پایه از آهن گرافیت کروی با استحکام بالا QT500-7 استفاده می کنند که با دقت توسط مرکز کنترل عددی پردازش می شود، تضمین می کند که دستگاه در مدت طولانی در هنگام تحمل فشار زیاد 200T به طور پایدار کار کند. هسته های دستگاه پرس پلیت مانند میل لنگ، چرخ دنده حلزونی و غیره، همه از فولاد آلیاژی با کلاس بالا وارداتی هستند که با خاموش کردن و تلطیف دمای بالا با عمر کاری طولانی پردازش می شوند.

6. سیستم روغن کاری قطعات هسته مجهز به دستگاه نمایشگر فشار روغن و دستگاه هشدار دهنده برای فشار ناکافی روغن و هوا می باشد.

7. ارائه آموزش فنی طولانی مدت و کامل و همچنین نگهداری رایگان سریع به مدت یک سال، تضمین می کند که مشتریان ما می توانند به طور کامل بر فناوری تولید تجهیزات ما تسلط پیدا کنند. دستگاه ما با طراحی عالی، نصب دقیق، پایداری بالا، امنیت بالا، سر و صدای کم است.


>> پیکربندی استاندارد

1. بخش تغذیه کاغذ: فیدر و میز نقاله

1. صفحه دیواری فیدر از چدن ساخته شده است که در هنگام کار با سرعت بالا پایدارتر است.
2.دقت fسر عصاره (پمپ وکیوم بکر) با دمنده دو طرفه: هم برای مقوا و هم برای مقوای راه راه مناسب است. دارای 4 نازل مکش 4 نازل تغذیه است و زاویه و ارتفاع نازل ها را می توان متناسب با اشکال مختلف کاغذ تنظیم کرد.
3. سر فیدر (به جلو / عقب) تراز شمع (چپ / راست) را می توان با موتور تنظیم کرد، فقط باید دکمه ها را فشار دهید تا تنظیم شود.
4. الکترومکانیکیآشکارساز دو ورق،
5.شیبنوعنوار نقالهجدولبا غلطک های پرس ضد ساییدگی PU و چرخ های برس برای تغذیه کاغذ نازک در شرایط کار با سرعت بالا بسیار مناسب تر است.
6. دراز جانبی دوکاره(کشیدن و فشار دادن) ودراز کشیدن جلودقت موقعیت ورق را تضمین می کند.
7.اسکیوعملکرد تشخیص کاغذ و کاغذ انباشته و عملکرد توقف خودکار: هنگامی که حسگرها تشخیص می دهند که کاغذ قبل از تحویل به بخش پرس صفحه انباشته شده است، دستگاه متوقف می شود.
8. دستگاه بافر پنوماتیک تسمه نقاله: هنگامی که با سرعت بالا کار می کند، کمک می کند تا کاغذ به راحتی توسط تسمه تغذیه تحویل داده شود.
9.بی وقفهتغذیه کاغذساختار ونوع ریل راهنمااز پیش بسته بندی شده پالتکارایی را تا حد زیادی بهبود بخشد.


2. بخش پرس پلاتن

1. بدن اصلی تصویب می کندبالا-قدرتچدن داکتیل QT500با فرآیند ریخته گری ویژه اینNi-Cr-Moمیل لنگ آلیاژیبا پردازش ویژه صنایع دستی و فوق العاده پوشیدن-مقاومت کنمورچهکرمودنده.
2. فشار بالاموتور روغن اتوماتیک با فیلتر و فن خنک کنندهروغن را بازیافت می کند تا قسمت های اصلی انتقال (میل لنگ، کرم و دنده) را روان کند. وپمپ روغن خودروکلیه قطعات لازم (دنده، زنجیر و ...) را روغن کاری می کند.
3. چرخ طیار بزرگ باکلاچ پنوماتیکهنگامی که دستگاه با سرعت بالا کار می کند دقت بالایی را تضمین می کند.
4.فشار خودکار سیستم تنظیم برش قالب، اپراتور فقط باید مقدار را روی صفحه لمسی تنظیم کند تا فشار را تنظیم کند.
5. طراحی سازگار با انسان برای قالب و صفحه لاینر (فولاد منگنز، HRC50-53) در حال تغییر. قاب قالب را می توان به صورت پنوماتیک واژگون و قفل کرد.
6. دقت بالا ایندکس بادامک با محدود کننده گشتاور و کمربند سنکرون برای کنترل میله های گیره برای تحویل کاغذ در موقعیت دقیق و پایدار در هنگام کار با سرعت بالا.
7. استحکام بالاگیره آلیاژ Ti-Alسوپوشیدن-مقاومت کردنزنجیر برای میله دستگیره.

3. صفحه گرمایش ورق پلاستیکی (اختیاری)

برای برش قالب ورق پلاستیک، مانند PVC، PP، ورق PET
1. دمای تنظیم جداگانه برای مناطق گرمایش مستقل، کنترل ترموستاتیک.
2. صفحه گرمایش توسط آهن ریخته گری مقاوم در برابر حرارت و مقاومت بالا RTCr0.8 ساخته شده است.

4. بخش استریپر (اختیاری)

1. استریپر از سه قاب (قاب بالا، میانی و پایین) تشکیل شده است که می توان آن را برای نصب پین ها بیرون کشید.
2. نوار برنده با پین یا صفحه نر-ماده برای جداسازی زباله.
3. قاب بالایی توسط موتور هدایت می شود، می توانید دکمه را فشار دهید تا آن را حرکت دهید تا موقعیت سلب را بررسی کنید.

5. کاغذبخش تحویل

1. دستگاه تراز خودکار، دمنده هوای قابل تنظیم و برس مو، انبوه کاغذ را در نظم خوب تضمین می کند، صرف نظر از اینکه کاغذ ضخیم یا نازک باشد.
2. دستگاه جلوگیری از سرریز: ورق با میله دستگیره به سمت بالا حرکت می کند. سنسور تشخیص راه اندازی می شود و دستگاه متوقف می شود.
3. دستگاه تحویل خودکار کاغذ بدون توقف توسط موتور کنترل می شود. شما فقط باید دکمه را فشار دهید تا کار کنید.
4. برچسب درج دستگاه (1 مجموعه) برای ثبت مقدار ورق.
5. دستگاه بازگیر ثانویه برای جدا کردن (اختیاری)

6. برقجعبه وسیستم کنترل

1. کنترل های رابط یکپارچه هستند، و تعداد زیادی کنترل سوئیچ الکتریکی در صفحه عملیات تنظیم شده است که عملکرد آسان و درک آسان است.
2. سیستم کنترل متمرکز PLC می تواند به طور خودکار وضعیت کار را بررسی کند و وضعیت غیر معمول را آزمایش کند و همچنین وضعیت کار را ثبت کند.
3. عملکرد تشخیص مشکل در صفحه لمسی، در صورت بروز هرگونه مشکل، می توانید صفحه لمسی را بررسی کنید تا آن را پیدا کنید.
4. چینی، انگلیسی یا هر زبان دیگری (اختیاری) بر روی صفحه نمایش لمسی
5. اجزای الکتریکی و مدار الکتریکی مطابق با استاندارد ایمنی اروپا در آمریکا هستند.

سوالات متداول

س: در مورد پشتیبانی تکنسین نصب و پس از فروش چطور؟
الف:مهندس ما می تواند به نصب کمک کند و آموزش های لازم را ارائه دهد. خریدار باید بلیط هواپیما رفت و برگشت و هزینه خدمات و هزینه اقامت محلی را دریافت کند. هر گونه مشکل یا سوال، 7x24 ساعت در خدمت شما خواهیم بود.
در میان تعداد زیادی از نصب‌های CTP ما در سرتاسر جهان، کاربران نهایی (چاپگرها) زیادی نیز وجود دارند که محصولات CTP را مستقیماً از EcooGrafix چین خریداری کرده‌اند و تیم خدمات فنی EcooGrafix از راه دور با بازدیدهای منظم در محل از این نصب‌ها پشتیبانی می‌کند.
این پرینترهای کاربران نهایی به دلیل کیفیت قوی، خدمات از راه دور یکپارچه، آموزش کامل و نگهداری، همه سیستم های CTP را با رضایت کامل اجرا می کنند. اگر چاپگری هستید که قصد خرید مستقیم از EcooGraphix چین را دارید، هیچ مشکلی برای نصب، آموزش و خدمات پس از فروش وجود ندارد. ما رضایت شما را تضمین می کنیم.
