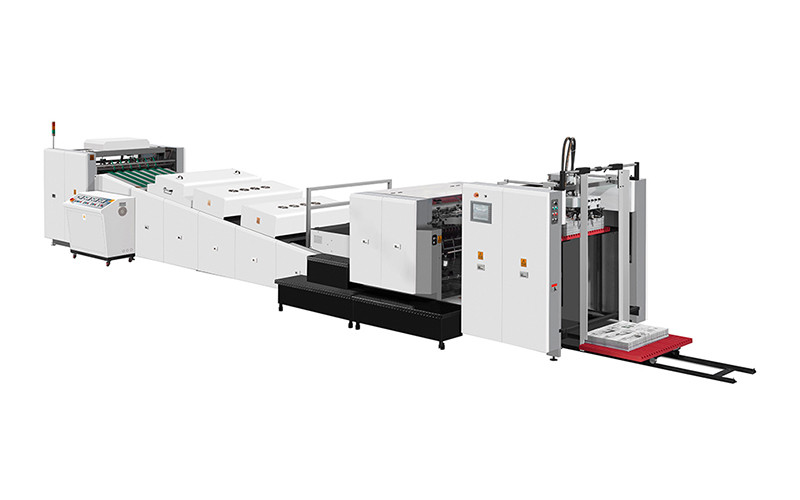

7500 ماشین برش و پیچاندن ورق

1050 ماشین برش و پیچاندن 7500 ورق در ساعت

(نمونه: Ecoo-1050)

توضیحات محصول

>> کاربرد:
Ecoo-1050 ماشین برش قطعات خودکار برای برش قطعات استفاده می شودکاغذ های مختلف، مقوا، پنبه های موج دار، ورق های پلاستیکی ((مانند PVC، PP)با عملکردبرش، پیچ و چسباندن.با آخرین طراحی ساختار جدید، حداکثر سرعت برش می تواند 7500 ورق در ساعت باشد.

>>مشخصات

>> اصلیویژگی ها:

ایمنی، صرفه جویی در انرژی، کارایی

1. کار ماشین کامل توسطسیستم کنترل متمرکز PLCکه می تواند به طور خودکار وضعیت کار را بررسی کند و حالت غیرمعمول را آزمایش کند و همچنین وضعیت کار را ثبت کند.ما به طور معقول طراحی می کنیم تا قابلیت کار و ایمنی را ترکیب کامل کنیم.

2. سیستم هشدار پیشرفتهبه طور خودکار تشخیص کل فرآیند، در صورت خرابی، غیر کاغذ یا کاغذ گیر کرده،کلاچ پنوماتیک به طور خودکار جدا می شود و متوقف می شود که ضایعات کاغذ را کاهش می دهد، حفاظت از پرسنل و تجهیزات.

3.Pدستگاه های بسته بندی مجدد و دستگاه های بدون توقف تغذیه و تحویل کاغذزمان انباشت را کاهش دهید، کارایی ماشین را افزایش دهید و درآمد خود را افزایش دهید.

4اجزای الکتریکی و پنوماتیک اروپایی، ژاپنی و تایوان انتخاب شده است که ثبات ماشین را بهبود می بخشد و فرکانس بی جان بودن را کاهش می دهد.

5دستگاه مرکزی و پایه استفاده از آهن گرافیت کروی با قدرت بالا QT500-7 که با دقت توسط مرکز کنترل عددی پردازش می شود،تضمین ماشین به طور پایدار در زمان طولانی در حال تحمل 200T فشار بزرگهسته های ماشین فشار صفحه ای مانند کرکشافت، کرم گیر و غیره، همه واردات استیل آلیاژ درجه بالا،که با خاموش کردن و دمای بالا با عمر طولانی کار می کنند.

6سیستم روان کننده برای قطعات اصلی مجهز به دستگاه نمایش برای فشار روغن و دستگاه هشدار برای فشار ناکافی روغن و هوا است.

7. ارائه آموزش های فنی طولانی مدت و کامل و همچنین نگهداری رایگان سریع برای یک سال ، تضمین می کند که مشتریان ما می توانند به طور کامل فناوری تولید تجهیزات ما را تسلط کنند.ماشين ما با طراحي کامل است، نصب دقیق، ثبات بالا، امنیت بالا، سر و صدا کم.


>> پیکربندی استاندارد

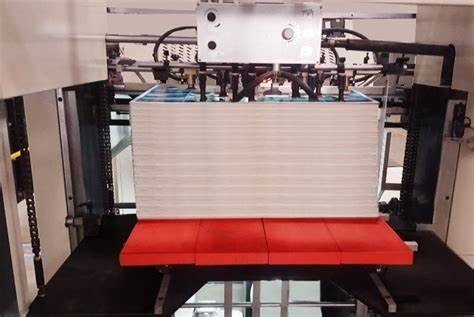

1بخش تغذیه کاغذ: میز تغذیه و میز حمل کننده

1. صفحه دیواری تغذیه از آهن ریخته ساخته شده است، که در حالی که در حال اجرا با سرعت بالا پایدارتر است.
2.دقت fيه سر بزرگپمپ خلاء بیکر) با دو طرفه: مناسب برای هر دو کارتن و کارتونی موج دار. این دارای 4 نوزل مکش 4 نوزل تغذیه است و زاویه و ارتفاع نوزل ها را می توان متناسب با اشکال مختلف کاغذ تنظیم کرد.
3. سر تغذیه ((پیشرفت/پیشرفت) تراز انبار ((چپ/راست) می تواند توسط موتور تنظیم شود، شما فقط نیاز به فشار دادن دکمه ها برای تنظیم.
4الکترومکانیکآشکارساز دو صفحه ای,
5.شیبنوعکانویرجدولبا رول های ضد فرسایش PU و چرخ های برس بسیار مناسب تر برای تغذیه کاغذ نازک در شرایط سرعت بالا است.
6. پوشش جانبی دوگانه(کشش و فشار) وقرار دادن جلودقت موقعیت ورق را تضمین کند.
7.Sکیوعملکرد تشخیص کاغذ و کاغذ جمع شده و عملکرد توقف خودکار: هنگامی که حسگرها تشخیص می دهند که کاغذ قبل از تحویل به بخش مطبوعات صفحه، منحرف یا جمع شده است، دستگاه متوقف می شود.
8دستگاه بافره پنوماتیک کمربند حمل کننده: در هنگام سرعت بالا، به کاغذ کمک می کند تا به راحتی توسط کمربند تغذیه شود.
9.بدون توقفتغذيه کاغذساختار ونوع ریل راهنمابسته بندی شده پالتتا حد زیادی کارایی را بهبود می بخشد.


2بخش مطبوعات پلاتين

1. بدن اصلی به تصویب می رسدبالا-قدرتآهن انعطاف پذیر QT500با فرآیند ریختن خاص.Ni-Cr-Moداربست چرخ دار از آلیاژبا درمان خاص در فرآیند صنایع دستی و سوپ پوشیدن-مقاومتمورچهکرموابزار.
2فشار بالاموتور روغن اتوماتیک با فیلتر و فن خنک کنندهبازیافت روغن برای روان کردن بخش های اصلی انتقال (کرک شفت، کرم و دنده).پمپ روغن اتوماتیکتمام قطعات لازم را روان می کند (داده ها، زنجیرها و غیره)
3. چرخ بزرگ باکلاچ پنوماتیکدقت بالا را در هنگام سرعت بالا تضمین می کند.
4.سیستم تنظیم فشار اتوماتیک برش مات، اپراتور فقط نیاز به تنظیم مقدار در صفحه لمسی برای تنظیم فشار.
5. طراحی دوستانه انسان برای تغییر دی و صفحه پوشش (فولاد منگنیز، HRC50-53). قاب دی می تواند سرنگون شود و به صورت پنوماتیک قفل شود.
6دقت بالا شاخص کش با محدود کننده گشتاور و کمربند هم زمان برای کنترل میله های چسب برای تحویل کاغذ در موقعیت دقیق و پایدار در هنگام سرعت بالا.
7. قدرت بالاچسب های آلیاژ Ti-Alsولباس بپوشيدمقاومت کردنزنجير براي بند گيرنده

3صفحه گرمایش برای ورق پلاستیکی (اختیاری)

برای برش برش پلاستیکی، مانند ورق PVC، PP، PET
1- تنظیم درجه حرارت جداگانه برای مناطق گرمایش مستقل، کنترل ترموستاتیک
2صفحه گرمایش از آهن ریخته ای مقاوم به گرما و با قدرت بالا RTCr0 ساخته شده است.8.

4بخش استریپتوراختیاری)

1استریپر از سه قاب (بخش بالا، وسط و پایین) تشکیل شده است که می تواند برای نصب پین ها کشیده شود.
2.بار استریپتر با پین یا صفحه مرد و زن برای جدا کردن زباله.
3. قاب بالا توسط موتور رانده می شود، شما می توانید دکمه را فشار دهید تا آن را حرکت دهید تا موقعیت جدا کردن را بررسی کنید.

5کاغذبخش تحویل

1دستگاه تراز اتوماتیک، بادکنک قابل تنظیم و برس مو تضمین می کند که کاغذ در حالت خوب است، مهم نیست که کاغذ ضخیم یا نازک باشد.
2دستگاه پیشگیری از بیش از حد: ورق با میله گرفتگی به سمت بالا حرکت می کند؛ سنسور تشخیصی شروع می شود و ماشین متوقف می شود.
3دستگاه تحویل خودکار کاغذ بدون توقف توسط موتور کنترل می شود؛ شما فقط نیاز به فشار دادن دکمه برای کار آن دارید.
4دستگاه ورودی برچسب (یک مجموعه) برای ثبت مقدار ورق.
5. دستگاه بازگر ثانویه برای جدا کردن ((اختیاری)

6برقجعبه وسیستم کنترل

1کنترل های رابط یکپارچه شده اند و کنترل های متعدد سوئیچ الکتریکی در صفحه عمل تنظیم شده است که کار آسان و درک آسان است.
2سیستم کنترل متمرکز PLC می تواند به طور خودکار وضعیت کار را بررسی کند و وضعیت غیرمعمول را آزمایش کند و همچنین وضعیت کار را ثبت کند.
3. عملکرد تشخیص مشکل در صفحه لمسی، اگر هر گونه مشکلات رخ می دهد، شما می توانید صفحه لمسی را بررسی کنید تا آن را پیدا کنید.
4. چینی، انگلیسی یا دیگر هر زبان ((اختیاری) در صفحه لمسی
5اجزای الکتریکی و مدار الکتریکی مطابق با استاندارد ایمنی اروپا و آمریکا هستند.

سوالات عمومی

س: در مورد پشتیبانی فنی نصب و پس از فروش چطور؟
الف:مهندس ما مي تونه به نصب کمک کنه و آموزش لازم رو بدههر گونه مشکل و سوال، ما 7x24 ساعت در اختیار شما خواهیم بود.

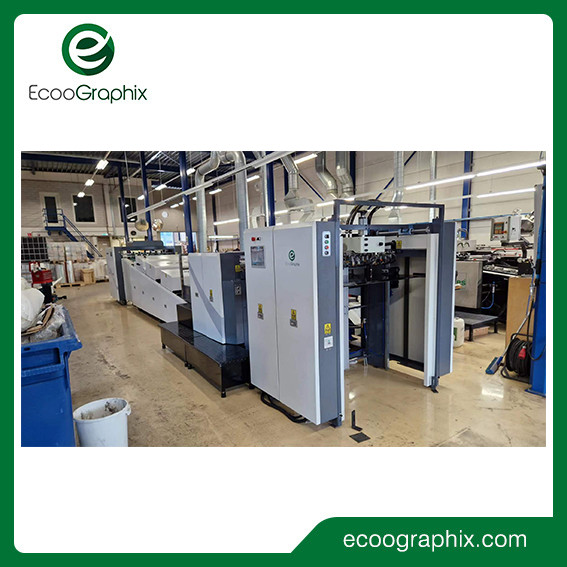

در میان تعداد زیادی از نصب های CTP ما در سراسر جهان، there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
این پرینترهای مصرف کننده نهایی همه سیستم های CTP را با رضایت کامل به دلیل کیفیت قوی، خدمات از راه دور، آموزش کامل و نگهداری انجام می دهند.اگر شما یک چاپگر هستید که در نظر گرفتن خرید مستقیم از EcooGraphix چین، هیچ مشکلی در نصب، آموزش و خدمات پس از فروش وجود ندارد. ما رضایت شما را تضمین می کنیم.
