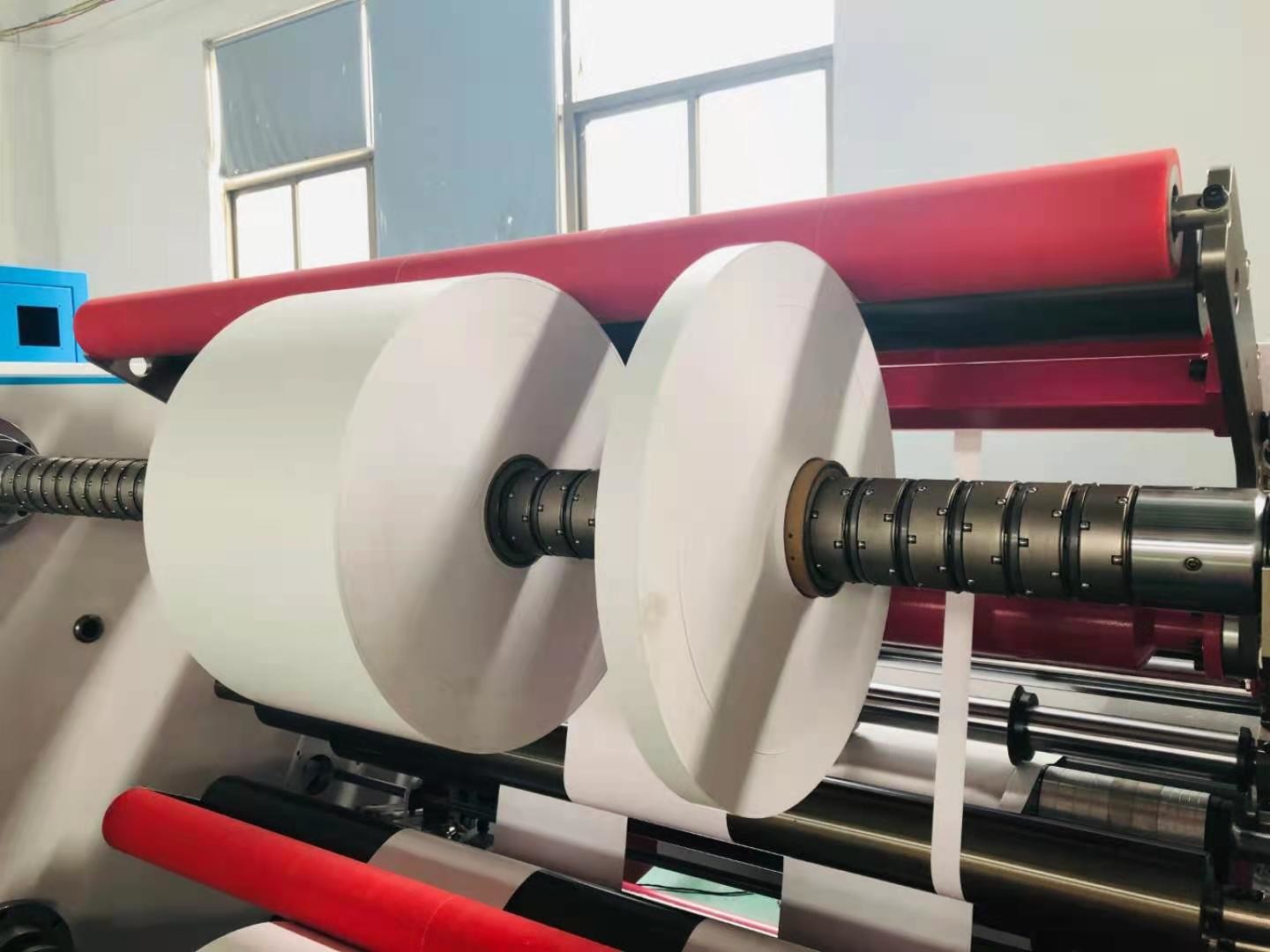

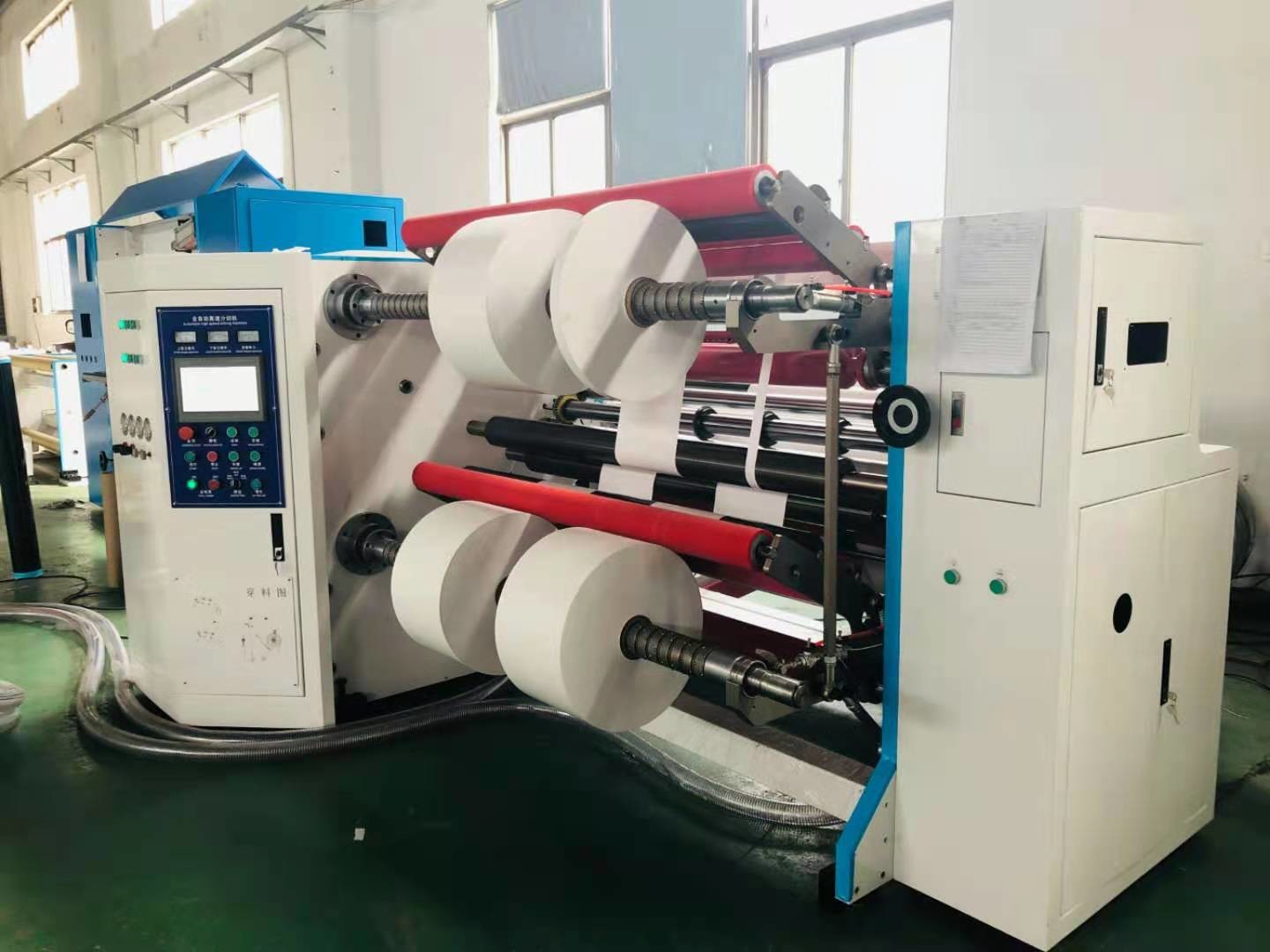

دستگاه چرخش رول جامبو با شیفت هیدرولیک

دستگاه برش و پیچ رول کاغذ چند منظوره
SLT1300F


EcooGraphix SLT-1300F برای برش انواع مواد کویل دار بسیار بزرگ مانند فیلم پلاستیکی (PVC، OPP، PET، CPP)، کاغذ، کاغذ شیشه، کاغذ فویل آلومینیوم، فویل آلومینیوم، برچسب چسب، غیر بافته شده مناسب است. پارچه ها و سایر مواد مارپیچ که برش و بازپیچ می شوند.

1.امکانات

1) سیستم کنترل SIEMENS PLC و صفحه لمسی، تمام پارامترها بر روی مانیتور نمایش داده می شوند.فقط قطر رول، ضخامت مواد، کشش اولیه را تنظیم کنید، دستگاه به طور خودکار کار می کند.

2) سیستم بارگیری هیدرولیک بدون شفت، حداکثر.ظرفیت بار 3 تن است.

3) ترمز الکترومغناطیسی 20 کیلوگرم بر متر مربع برای کنترل کشش باز کردن.

4) پانل دیواری پایه پردازش شده و عملیات حرارتی CNC، بدون تغییر شکل.

5) بخش باز کردن به غلتک متعادل کننده قابل تنظیم جهت مجهز می شود، و تضمین می کند که غلتک خود را محکم با کل وب نگه می دارد.

6) غلتک های انتقال متعادل کننده پویا / استاتیک.

7) چاقوهای دایره ای بالایی با پیچ ثابت می شوند و چاقوهای مدور پایینی با فاصله دهنده آلومینیومی ثابت می شوند، دقت برش را می توان تضمین کرد.

8) تاکر خودکار دم را جمع می‌کند، برای چرخاندن سریع به عقب راحت است.

9) سنسور سلول بار و کنترل کننده تنش خودکار کشش ثابت را تضمین می کند.

10) شمارنده متر اتوماتیک، هنگامی که به طول از پیش تعیین شده می رسد، دستگاه به طور خودکار متوقف می شود.

11) مشکل همپوشانی را می توان با غلتک موز اجتناب کرد.

12) مجهز به کلید اضطراری.

13) سنسور دوربین دیجیتال CCD یا فتوسل برای هدایت وب.

2.پارامترهای اصلی:

دستگاه برش و پیچ چند منظوره چگونه کار می کند؟

1. باز شدن

مرحله باز کردن شامل یک پایه باز کردن است که رول اصلی کاغذ روی آن قرار گرفته و محکم می شود.

پایه رول را حول محور مرکزی خود نگه می دارد و به آن اجازه می دهد بچرخد.

دستگاه بارگیری کاغذ سنگین ما دارای مکانیسم های گیره برای نگه داشتن رول کاغذ جامبو در جای خود است.

2. بریدن

سر شکاف از یک سری کاتر یا تیغ گرد چرخان تشکیل شده است و برش تار را انجام می دهد.

پهنای شکاف مورد نظر به صورت دستی یا خودکار بسته به نوع ماشین مورد استفاده با تغییر مکان چاقوها روی سر شکاف تنظیم می شود.

برش های دیسک گرد می توانند دیسک های چرخان یا استاتیک باشند.

نوع برش پنوماتیک به مشخصات شما بستگی دارد.مجموعه ای از دیسک های گرد، تار کاغذ را به اندازه های دلخواه برش می دهد.

روش برش برش برشی است.یک برش دیسکی گرد در پایین با یک برش دیسک گرد بالا کار می کند.آنها پشت سر هم کار می کنند و یک برش قیچی مانند ایجاد می کنند.برش های بسیار تمیز و با کیفیت بسیار بالا تولید می کند.

مهم است که اطمینان حاصل کنید که برش های دیسک گرد همیشه به خوبی تنظیم و تراز شده اند.این برای جلوگیری از بریدگی های ناهموار است.برش های دیسک گرد نیز منجر به ناهمواری لبه ها می شود.

3. پیچیدن به عقب

شکاف‌ها روی هسته‌های کوچک‌تر روی پایه عقب‌پیچ تا اندازه یا قطر مورد نظر پیچیده می‌شوند.

این از سر شکافنده رخ می دهد.عوامل مختلفی نوع سیم پیچی را که در شرایط خاص مورد استفاده قرار می گیرد تعیین می کند.

غلتک هایی که بعد از سر شکاف قرار دارند، بخش های شکاف را از هم جدا نگه می دارند.این به این صورت است که آنها وارد سیم پیچ شده و از بافتن ورق به جلو و عقب جلوگیری می کنند.این اتفاق بین رول های مجاور در مجموعه رول رخ می دهد.

دستگاه تخلیه بار سنگین مجهز به قفسه بارگیری رول جامبو هیدرولیک اتوماتیک است.ظرفیت بارگیری تا 3 تن است.

کنترل کننده موقعیت لبه نصب شده بر روی دستگاه سنگین به هدایت مواد وب به قسمت شکاف دهنده کمک می کند.
