دستگاه آنلاین ATM POS ماشین برش و بازپرداخت خط کاغذ حرارتی
ECOO-T1400FA
EcooGraphix T-1400FA برای برش انواع مواد پیچیده فوق العاده بزرگ از جمله فیلم های پلاستیکی (PVC، OPP، PET، CPP) ، کاغذ، کاغذ شیشه ای، کاغذ آلومینیوم، ورق آلومینیوم، برچسب های چسبنده ایده آل است,پارچه های غیر بافته و مواد دیگر که قطع و پیچیدن دقیق را تضمین می کنند.
ویژگی ها:
1) سیستم کنترل PLC سیمنز و صفحه لمسی نمایش پارامترهای بصری را برای تنظیم آسان فراهم می کند. به سادگی قطر رول، ضخامت مواد و تنش اولیه را وارد کنید،و دستگاه به طور خودکار کار می کند.
2) سیستم بارگیری هیدرولیک بدون گره حداکثر ظرفیت بارگیری 3 تن را پشتیبانی می کند.
3) کنترل تنش باز کردن با استفاده از ترمز الکترومغناطیسی 20 کیلوگرم در متر مربع.
4) CNC پردازش شده و حرارت درمان پنل دیوار پا تضمین هیچ تغییر شکل در طول زمان.
5) رول تعادل قابل تنظیم جهت در بخش باز کردن تماس نزدیک با کل شبکه را حفظ می کند.
6) رول های انتقال تعادل دینامیک / استاتیک اطمینان از عملکرد بدون مشکل را فراهم می کنند.
7) چاقوهای دایره ای بالا که با پیچ و چاقوهای دایره ای پایین که با فاصله آلومینیومی ثابت می شوند، دقت برش را تضمین می کنند.
8) دستگاه اتوماتیک به راحتی دم را می بندد و به سرعت به عقب می چرخاند.
9) سنسور سلول بار و کنترل کننده تنش خودکار تنش ثابت را در طول کار حفظ می کنند.
10) شمارنده اتوماتیک وقتی به طول پیش تعیین شده برسد ماشین را متوقف می کند.
11) رول موز از مسائل همپوشانی در طول کار جلوگیری می کند.
12) مجهز به یک سوئیچ اضطراری برای ایمنی.
13) هدایت وب توسط یک سنسور دوربین دیجیتال CCD یا سلول عکاسی، اطمینان از تراز دقیق.
2.پارامترهای اصلی:
| مدل |
Ecoo-1400FA |
| حداکثر عرض وب والدین |
1400 میلی متر |
| حداکثر قطر شبکه ی والدین |
۱۲۰۰ میلی متر |
| حداکثر قطر چرخاندن |
300 میلی متر |
| حداقل عرض شکاف |
15 میلی متر |
| حداکثر سرعت ماشین |
300 متر/دقیقه |
| چرخش |
100Nm |
| نوع باز کردن |
3 ̊ گودال گسترش هوا |
| شفت پیچاندن |
0.5 ′′، 1 ′′ در دسترس هستند (یا به عنوان درخواست خود را) |
| قدرت |
20KW |
| ولتاژ |
3 فاز، 380V، 50Hz |
| وزن |
۴۰۰۰ کیلوگرم |
| ابعاد |
۵۵۰۰*۲۲۰۰*۱۸۸۰ میلی متر |

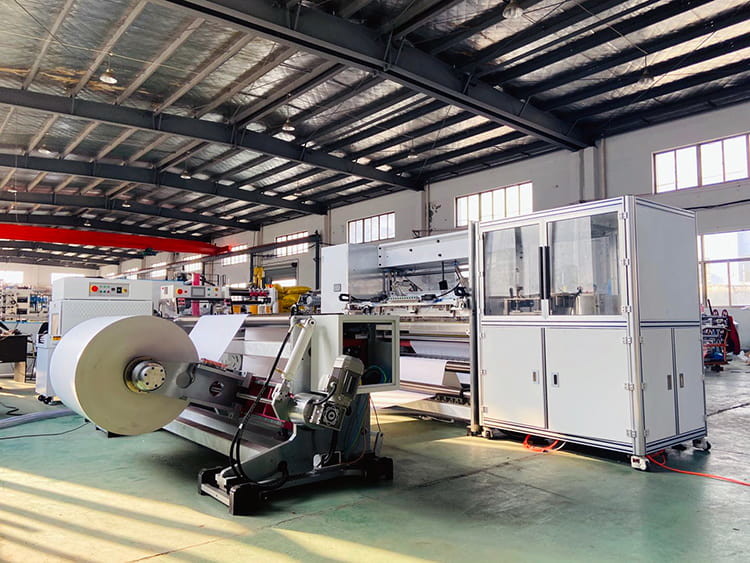

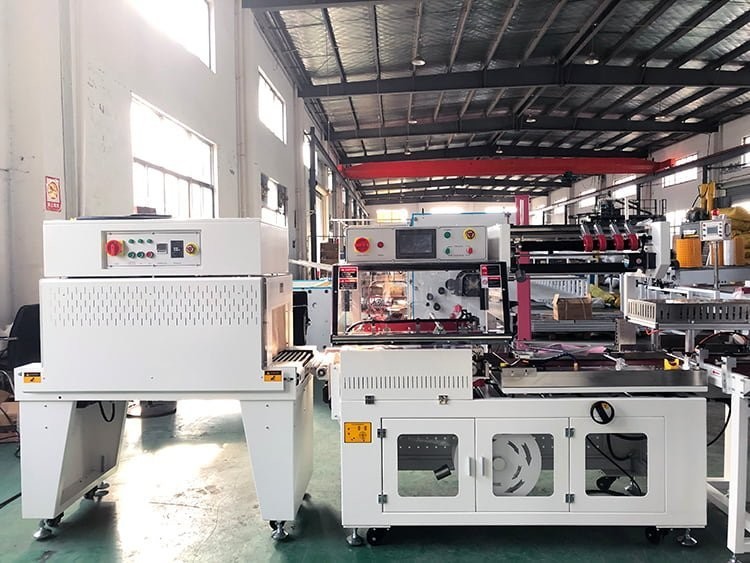

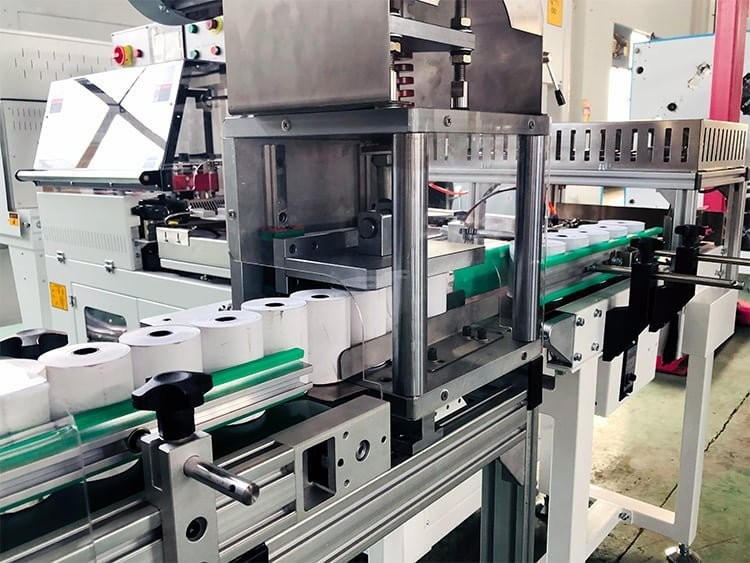

Ecoo-1400FA تولید کاغذ حرارتی بدون درز را از تغذیه هسته تا بسته بندی رول امکان پذیر می کند و فرآیند را به یک عملیات واحد تبدیل می کند.
با استفاده از Ecoo-1400FA، شما می توانید بدون نیاز به یک اپراتور اختصاصی، 23،000 تا 35،000 قطعه از 57 میلی متر به 50 میلی متر را در عرض 8 ساعت تولید کنید.
برای درک جامع از خط تولید کاغذ حرارتی اتوماتیک Ecoo-1400FA که تازه منتشر شده است، ما عملکرد آن را مرحله به مرحله تجزیه خواهیم کرد.شما می توانید ویدیوی نمایشی را در یوتیوب برای مرجع مشاهده کنید.
تغذیه هسته با استفاده از یک تغذیه کننده اتوماتیک هسته خودکار است. به سادگی هسته پلاستیکی را در کاسه قرار دهید و تغذیه کننده هسته به طور مستقل آن را به کانویر مرحله هسته فشار می دهد.
| بخش باز کردن |
- 3 ′′ ((76mm) هوا گسترش بازپرداخت گره
-سیستم بارگذاری هیدرولیک خودکار
-تصحیح سونوگرافیبرای بدست آوردن دقت بسیار بالا
-برمن الکترومغناطیسی از تایوان
- کنترلگر تنش کاملا اتوماتیک
-رولر تعادلکه براي تنظیم سختي مواد استفاده ميشه
|

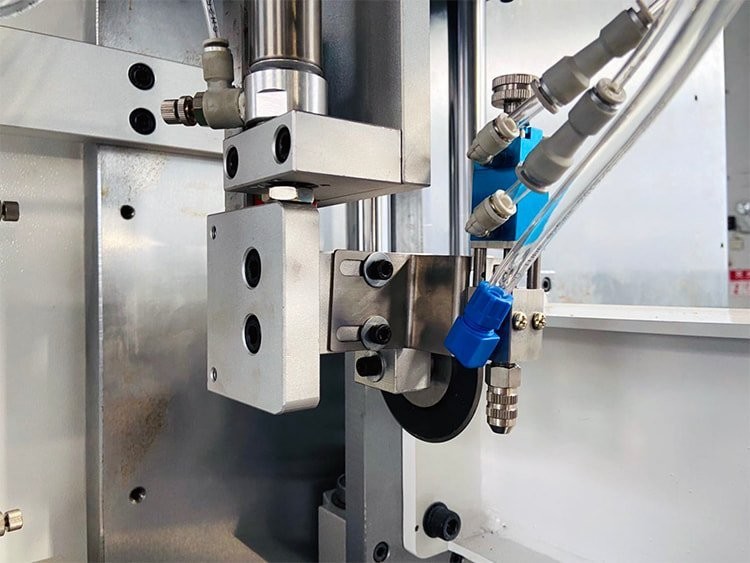

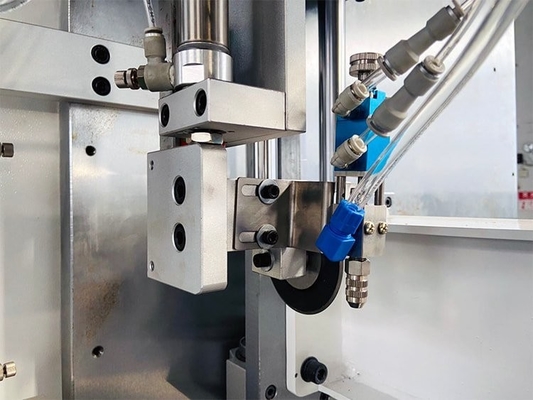

| بخش برش |
- انتخاب چاقوچی یا دیسکچی
- مونتاژ برش دیسک خود قفل کردن کام را اتخاذ کنید
-برنده با پایه تیغه قابل تنظیم و قابل حرکت
-کنتر متر
-نپ رولرکه کنترل کننده توسط موتور اصلی است.
|
| بخش بازپرداخت |
- 3 ٪ شفت بازپرداخت بازپرداخت
- تکنولوژي بازپرداخت مرکز
-بازوی فشار
-برق مغناطيسي از تايوان
|
| بخش کنترل |
- اختراع PLC و HMI
-همه پارامترها روي مانيتور نمایش داده ميشه
- دستگاه هاي برق ولتاژ پايين همشون از "شنايدر" هستن
|
| کنار زباله های برش داده شده |
-فشار دهنده زباله با لوله اخراج |
| اختیاری |
- 6' و 12' گودال باز کردن
-مثل شافت بدون شافت.
-فکتري فرکتسيوني براي بازپرداخت
- کنترل موقعیت لبه (EPC) از نوع فوق صوت
محافظ ایمنی برای دستگاه برش
- سوئيچ هاي اورژانسي روي گوشه 4 ماشين
|
